Монитор МНС 1 предназначен для защитного отключения электрооборудования, в частности электродвигателей компрессоров холодильных агрегатов, при возникновении аварийных ситуаций.
Прибор выпускается в DIN-реечном корпусе Д, степень защиты IP20

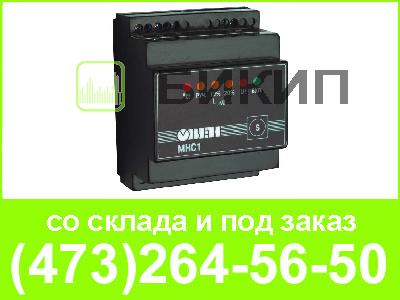

Монитор напряжения сети ОВЕН МНС1 представляет собой микро-процессорное устройство, включающее в себя измерители напряжения и температуры, таймер и выходное реле для аварийного отключения электрооборудования.
Прибор может контролировать напряжение как в однофазной (220 В 50 Гц), так и в трехфазной (220/380 В 50 Гц) сети с нулевым проводом.
Для контроля напряжения пользователем устанавливается номинальное напряжение сети, зона допустимого отклонения, время задержки срабатывания аварийного отключения электродвигателя и время задержки включения.
При выходе значения напряжения за допустимые пределы монитора напряжения сети ОВЕН по истечении заданного времени осуществляет защитное отключение электродвигателя и сигнализирует о возникновении аварийной ситуации.
При возврате значения напряжения в допустимые пределы по истечении заданного времени включения монитора напряжения осуществляет пуск электродвигателя.
При включении напряжения в трехфазной сети в паузу перед запуском при неправильном чередовании, «слипании» фаз или обрыве фазы, МНС 1 осуществляет немедленное защитное отключение электрооборудования.
Контроль температуры осуществляется по сигналам внешнего датчика позисторного типа, установленного на объекте (например, в обмотке статора защищаемого электродвигателя). Параметры срабатывания и отпускания защиты по температуре вводятся пользователем в прибор при программировании.
При превышении заданной температуры срабатывания термозащиты МНС осуществляет немедленное отключение электродвигателя и сигнализирует о возникновении аварийной ситуации.
По выбору пользователя повторный пуск электродвигателя может осуществляться в автоматическом или ручном режиме. В автоматическом режиме по мере снижения температуры до значения, находящегося ниже точки отпускания термозащиты, МНС1 по истечении заданного времени включения формирует команду пуска электродвигателя. В ручном режиме повторный запуск двигателя осуществляется оператором.
При необходимости канал защиты по температуре в мониторе напряжения сети может быть отключен.
| Параметр | Значение |
| Напряжение питания | 160...280 В 50 Гц |
| Потребляемая мощность | не более 15 ВА |
| Допустимый диапазон значений сопротивления позисторного датчика температуры | 0,8...15 кОм |
| Заданное время задержки включения реле после аварии | 3; 6 или 9 мин |
| Заданная зона допустимого отклонения контролируемого напряжения сети | —12...+12 % Uном. или 12...+20 % Uном. |
| Заданное время задержки срабатывания защитного отключения | 2,5; 5 или 7,5 с |
| Тип корпуса | Д (DIN-реечный) |
| Габаритные размеры | 72×88×54 мм |
| Степень защиты корпуса | IP20 со стороны передней панели |
| Условия эксплуатации | |
| Температура окружающего воздуха | +1...+50 °С |
| Атмосферное давление | 86...106,7 кПа |
| Относительная влажность воздуха (при 35 °С) | 30...80 % |
