Блоки управления тиристорами и симисторами БУСТ
Цена:
0.00 руб. без НДС


Наличие на складе или возможность поставки "под заказ":
Заказ


Напряжение питания, В :
220

Габаритные размеры, мм :
145х105х55

Масса, кг не более :
1




Минимальная сумма покупки - 2000 руб без НДС.

Блок управлениями симисторами и тиристорами ОВЕН

Назначение прибора

ОВЕН БУСТ предназначен для управления тиристорами или симисторами в цепях управления активной нагрузкой (например, нагревательными элементами), включенной относительно нейтрали.

Прибор выпускается в настенном корпусе типа Н1

БУСТ рекомендуется использовать для регулирования мощности совместно с ПИД-регуляторами ОВЕН ТРМ101, регулятором ТРМ10, измерителем-регулятором ТРМ151.

Функциональные возможности

  • управление одно-, двух-, трехфазной нагрузками двумя методами:
    • фазовым
    • по числу полупериодов
  • плавный выход на заданный уровень мощности;
  • блокировка входного сигнала;
  • контроль тока в нагрузке;
  • контроль перехода напряжения через ноль.

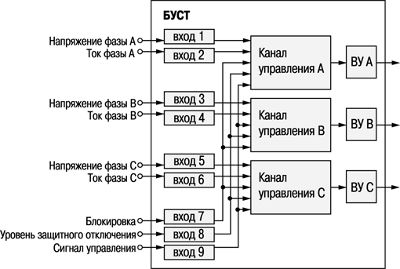

Функциональная схема прибора


Входы

Блок управлениями симисторами и тиристорами имеет 9 входов:

  • 3 входа для контроля перехода напряжения фазы через 0;
  • 3 входа для контроля тока в нагрузке;
  • управляющий вход;
  • вход блокировки;
  • вход для задания уровня защитного отключения.

Выходы

Выходным устройством каждого канала является импульсный трансформатор с двумя вторичными обмотками, что позволяет обеспечивать управление одним симистором или двумя встречно включенными тиристорами.

Технические характеристики

Питание
Напряжение питания 220 В 50 Гц
Допустимое отклонение номинального напряжения —15...+10 %
Входы
Входы управления внешний переменный резистор,
0...10 В, 0...5 мА, 0...20 мА, 4...20 мА
Входное сопротивление входа управления 200 кОм
Сопротивление нагрузочного резистора Rвх 500 Ом
Макс. допустимый преобразованный трансформатором ток нагрузки на входах контроля 2 А
Напряжение низкого уровня на входе «блокировка» 0...+0,4 В
Напряжение высокого уровня на входе «блокировка» +2,4...+5 В
Выходы
Максимальный импульсный ток управления не более 600 мА
Амплитуда управляющих импульсов 5 В
Метод управления тиристорами или симисторами фазовый или
по числу полупериодов
Число используемых фаз 1...3
Корпус
Тип корпуса Н1
Габаритные размеры корпуса 145×105×55 мм
Степень защиты корпуса IP20
Условия эксплуатации
Температура окружающего воздуха +5...+50 °С
Атмосферное давление 86...106,7 кПа
Относительная влажность воздуха (при 35 °С) не более 80 %



Посмотреть техническое описание на предыдущую продукцию: МНС1

Посмотреть техническое описание на следующую продукцию: БКСТ1
