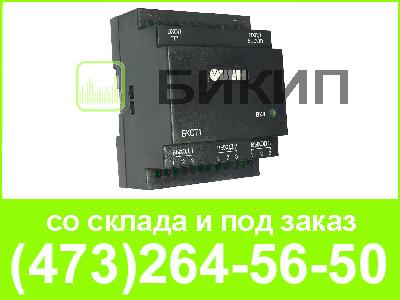

Блок коммутации силовых симисторов и тиристоров применяется для преобразования входного сигнала в сигнал управления внешними силовыми симисторами или тиристорами.
Блок коммутации предназначен для управления коммутацией активных нагрузок (в основном, ТЭНов) в трехфазной цепи, включенных по схемам «звезда» (с заземленной или не заземленной нейтралью) и «треугольник» (замкнутый и разомкнутый) при помощи трех внешних симисторов или тиристоров с током управления до 1 А.
БКСТ1 может быть использован для управления технологическими процессами в различных областях промышленности, сельского и коммунального хозяйства, а также на производствах и объектах, подконтрольных Ростехнадзору.
Блок имеет следующий состав:
Блок представляет из себя 3 опторазвязанных симистора, которые управляются сигналом, поданным на выбранный вход. Вход «Т» предназначен для подключения к приборам ОВЕН, имеющим модификацию «Т». Вход «6...30 В» — универсальный, 7 8 предназначен для подключения любых сигналов с напряжением 6...30 В при обеспечении внешним источником питания тока во входной цепи минимально до 50 мА.
Блок осуществляет управление коммутацией активных нагрузок (в основном, ТЭНов), управление индуктивной нагрузкой (например, трансформаторами или электродвигателями) не допускается.
Текущее состояние блока индицируется с помощью светодиода зеленого цвета. Ограничение тока управления силовыми симисторами/тиристорами осуществляется встроенными резисторами.
В блоке предусмотрено устройство контроля перехода через ноль: при подаче сигнала управления на блок переключение нагрузки происходит при напряжении в сети переменного тока, не превышающем 20 В.
Параметр | Значение |
Максимальное время переключения (время с момента подачи сигнала управления до коммутации всех выходных элементов) | 25 мс |
Постоянное напряжение, подаваемое на входы блока: | |
— вход 6...30 В | 6...30 В |
— вход «Т» | 5,5...6,5 В |
Максимальный ток во входной цепи, мА | 50 |
Электрическая прочность изоляции между входом и любым из выходов, кВ, не менее | 2 |
Электрическая прочность изоляции между выходами, кВ, не менее | 2 |
Напряжение в коммутируемой цепи | 110...380 В |
Степень защиты корпуса | IP20 |
Габаритные размеры корпуса | 90×72×58мм |
Степень защиты корпуса | IP20 |
Условия эксплуатации | |
Температура окружающего воздуха | 0...+70 °С |
Атмосферное давление | 84...106,7 кПа |
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) | не более 80 % |
