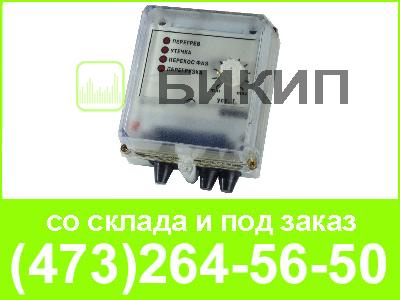

Устройства защиты электродвигателей УЗОТЭ-2У
Цена:
0.00 руб. без НДС


Наличие на складе или возможность поставки "под заказ":
5


Напряжение питания, В :
190-240

Габаритные размеры, мм :
130х105х65

Температура защитного отключения электродвигателя,:
80-90

Масса, кг не более :
1




Минимальная сумма покупки - 2000 руб без НДС.

Результаты поиска на складе УЗОТЭ-2У

НаименованиеКоличествоЦенаЗаказ
Устройства защиты электродвигателей УЗОТЭ-2У 5
Устройства защиты электродвигателей УЗОТЭ-2У Заказ


УЗОТЭ-2У Устройство защиты двигателя

Назначение

Прибор УЗОТЭ-2У предназначен для защиты асинхронных электродвигателей путем отключения управляющего пускателя или контактора при возникновении следующих аварийных ситуаций:

  • обрыв или перекос фазы питающей сети;
  • превышение током, потребляемым электродвигателем, номинального значения;
  • перегрев обмотки статора.

При нарушении изоляции обмотки статора в начале работы осуществляется блокировка пуска электродвигателя.

Прибор выпускается в настенном корпусе типа Н

Основные возможности

  • защитное отключение управляющего пускателя или контактора при возникновении следующих аварийных ситуаций:
    • обрыв или перекос фазы питающей сети;
    • превышение током, потребляемым электродвигателем, номинального значения;
    • перегрев обмотки статора.
  • блокировка пуска электродвигателя при нарушении изоляции обмотки статора в начале работы

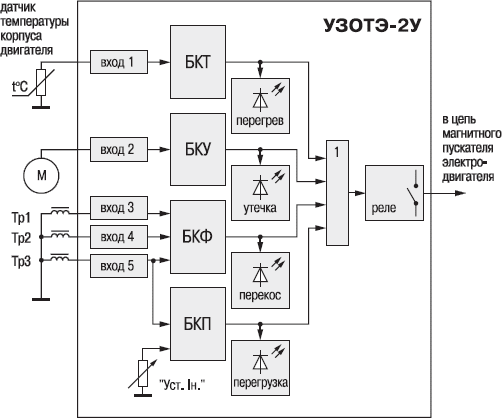

Функциональная схема прибора


Входные датчики

Для контроля за состоянием защищаемого электродвигателя УЗОТЭ-2У ко входам прибора подключаются датчики двух типов:

  • термопреобразователь сопротивления, предназначенный для контроля температуры корпуса электродвигателя (подключается ко входу 1, сигнал с которого обрабатывает БКТ);
  • трансформаторные датчики Тр1...Тр3, служащие для формирования сигнала, пропорционального току, потребляемому электродвигателем (подключаются к входам 3–5, сигналы с которых обрабатываются БКФ и БКП).

Технические характеристики

Параметр Значение
Напряжение питания прибора 190...240 В
Потребляемая мощность не более 5 Вт
Мощность защищаемого электродвигателя 1,6...160 кВт
Допустимый ток нагрузки на контактах встроенного э/м реле 1,5 (2,5) А при 220 В
Время подготовки устройства к работе не более 10 с
Максимальная длина линии:
— между устройством и датчиком температуры (при сопротивлении линии не более 5 Ом) не более 300 м
— между устройством и трансформаторными датчиками тока не более 15 м
Температура защитного отключения электродвигателя 80...90 °С
Время срабатывания устройства:
— при обрыве фазы 4...12 с
— при перегрузке по току в 1,5 раза 30...60 с
— при перегрузке по току в 4 раза 8...24 с
Тип корпуса настенный Н
Габаритные размеры корпуса 130×105×65 мм
Степень защиты корпуса IP44
Условия эксплуатации
Температура окружающего воздуха +5...+50 °С
Атмосферное давление 86...106,7 кПа
Относительная влажность воздуха (при 35 °С) 30...80 %
