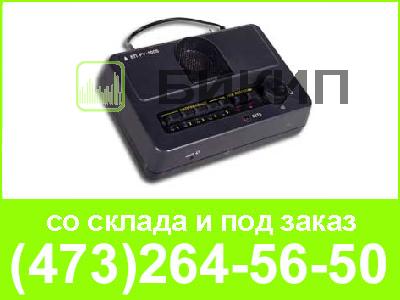

Выносной пост предназначен для организации схем оповещения и оперативной проводной связи как в составе радиоузла РУ-1000, так и самостоятельно совместно с усилителем мощности (в дальнейшем УМ), а также в качестве микрофонного усилителя.
Обеспечивает передачу звукового сигнала по 5-ти направлениям одновременно, а также по каждому направлению отдельно. Дистанционное включение УМ, ПУ, другого выносного поста. Регулировка выходного сигнала с микрофона. Регулировка громкости при звуковом контроле и разговоре оператора ПУ и оператора ВП.
I. На ВП обеспечивается:
II. Включение УМ может осуществляться тумблером "Сеть" или дистанционно, при включении ВП (выключатель "Сеть" УМ должен находиться в положении "Выключено") и удерживании на время передачи кнопки "ЛИНИЯ" на ВП.
Номинальное выходное напряжение при номинальном сопротивлении нагрузки 10 кОм, мВ | 775 |
Номинальное входное напряжение микрофонного входа, мВ | 1 |
Входное сопротивление микрофонного входа, не менее, кОм | 1 |
Диапазон воспроизводимых частот, Гц | 300 ... 6000 |
Неравномерность частотной характеристики, не более, дБ | 2,5 |
Коэффициент гармоник при номинальном входном напряжении, не более, % | 2,5 |
Отношение сигнал/помеха, не менее, дБ | 55 |
Питание от сети переменного тока, В/Гц | 220/50 |
Потребляемая мощность, не более, В*А | 20 |
Габаритные размеры, не более, мм | 208x138x62 |
Масса, не более, кг | 1 |
Диапазон рабочих температур, °С | от 10 до 35 |
