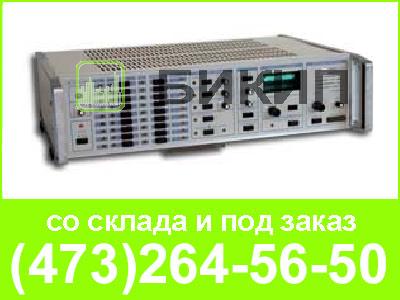

Предназначен для организации схем оповещения и оперативной связи совместно с усилителями мощности (в дальнейшем - УМ) и выносными постами РУ-1000 (и дальнейшем -ВП), трансляции командных и вещательных передач по 9 основным линиям от различных источников сигнала (микрофон, магнитофон, проигрыватель и трансляционной линии) с возможностью их микширования.
Обеспечивает:
- Приоритет передач при работе на одну линию:
1 - с ЦУС, 2 - с ПУ, 3- с ВП;
- Дистанционное включение ПУ при вещании с ЦУС и ВП, оперативный вызов и разговор с оператором ВП без занятости линии;
- Световую индикацию и звуковую сигнализацию режимов работы, регулировку громкости и тембр звучания;
- Контроль входов и выходов каждого усилителя мощности (УМ) на соответствующей линии по индикатору и громкоговорителю.
Номинальное выходное напряжение линейного выхода при номинальном входном сопротивлении 10 кОм, мВ | 775 |
Номинальное входное напряжение, не более, В: | |
микрофонных входов | 1х10-3 |
входов для подключения проигрывателя и магнитофона | 0,5 |
входа для подключения трансляционной линии | 30 |
Входное сопротивление, не менее, кОм: | |
микрофонных входов | 1 |
входов для подключения проигрывателя и магнитофона | 10 |
входа для подключения трансляционной линии | 500 |
Диапазон воспроизводимых частот, не уже, Гц: | |
при вешании с входов микрофонов 1 и 2 | 300 ... 6000 |
при вещании с магнитофона, проигрывателя, трансляционной линии | 31,5 ... 16000 |
Неравномерность частотной характеристики на частотах, не более, дБ: | |
(31,5...16000) Гц | 2,5 |
(300 ... 6000) Гц | 3 |
Отношение сигнал/помеха, не менее, дБ: | |
при вещании с входов микрофонов 1, микрофон 2 и проигрыватель | 54 |
при вещании с магнитофона и трансляционной линии | 60 |
Питание от сети переменного тока, В/Гц | 220/50 |
Потребляемая мощность, В*А | 100 |
Габаритные размеры, не более, мм | 490х360х135 |
Масса, не более, кг | 9,5 |
Диапазон рабочих температур, °С | от 10 до 35 |
