Применение

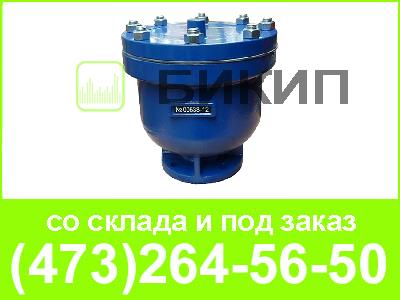

Вантуз с диаметром условного прохода 50мм предназначен для автоматического удаления воздуха при его накоплении, а также для его автоматического впуска при образовании вакуума в системах холодного водоснабжения при давлении от 0,1 МПа до 1,0 МПа (от 1 кгс/см? до 10 кгс/см?) в диапазоне температур от 5?С до 50?С.
Технические характеристики вантуза:
• Рабочее положение вантуза – вертикальное
• Условное давление, МПа (кгс/см?) – 1,0 (10)
• Рабочее давление, МПа (кгс/см?) – 1,0 (10)
• Пробное давление, МПа (кгс/см?) – 1,6 (16)
• Температура окружающего воздуха, С от – 15? до + 50?
• Полный срок службы не менее 12 лет
Масса 28 кг
Материалы
Корпус: чугун марки СЧ18
Элементы: полиэтилен 20808-024
Основные технические данные
Наименование параметра |
Условное обозначение вантуза |
В6-50 |
|
DN |
50 |
D |
125 |
D 1 |
265 |
H |
275 |
n |
4 |
d |
18 |
Масса, кг, не более |
28 |
