Применение

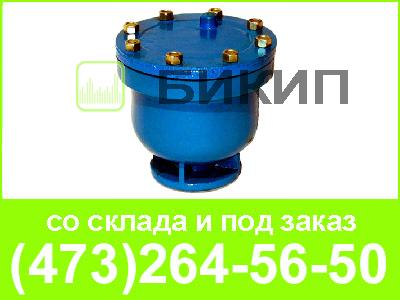

Вантуз с диаметром условного прохода 100 мм предназначен для автоматического удаления воздуха при его накоплении, а так же для его автоматического впуска при образовании вакуума в системах холодного водоснабжения при давлении от 0,1 МПа до 1,0 МПа (от 1 кгс/см? до 10 кгс/см?) в диапазоне температур от 5?С до 50?С.
Технические характеристики
• Рабочее положение вантуза – вертикальное
• Условное давление, МПа (кгс/см?) – 1,0 (10)
• Рабочее давление, МПа (кгс/см?) – 1,0 (10)
• Пробное давление, МПа (кгс/см?) – 1,5 (15)
• Температура окружающего воздуха, С до + 50?
• Полный срок службы не менее 12 лет
Масса 37 кг
Основные технические данные
Наименование параметра |
Условное обозначение вантуза |
В6-100 |
|
DN |
100 |
D |
180 |
D 1 |
265 |
H |
275 |
n |
8 |
d |
18 |
Масса, кг, не более |
37 |
