НАЗНАЧЕНИЕ:
Комплект оборудования для снижения давления и температуры больших расходов пробы до величин, не опасных для первичных преобразователей измерительных приборов контроля водно-химического режима
- Стабилизация давления на раздаточной гребенке
- Защита приборов от перегрева при отказах в системе
- Сигнализация отсутствия пробы

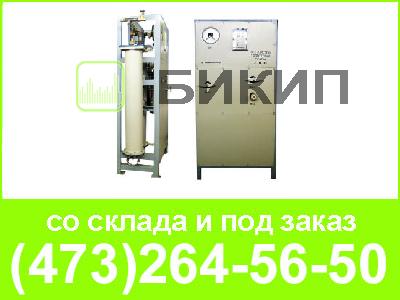

Состав изделия:
Блок предварительного охлаждения (БПО) проб с высокими параметрами
Блок кондиционирования пробы (БКП) с устройствами защиты
| Параметры пробы на входе в БПО | |
| давление | не более 40 МПа |
| температура | не более 600°С |
| расход пробы | не более 100 л/час |
| Параметры охлаждающей воды для БПО | |
| давление | от 0,2 до 0,6МПа |
| температура | не более 50°С |
| расход (кратность к расходу пробы) | не более 12 |
| состав | без солей жесткости |
| Параметры пробы на входе в БКП: | |
| давление | не более 40 МПа |
| температура | не более 150°С |
| агрегатное состояние | пар или жидкость |
| расход пробы | не более 100 л/час |
| Параметры прибора на выходе из БКП | |
| давление | 0,05 ± 0,01 МПа |
| повышение температуры пробы над температурой охлаждающей воды | не более 5°C |
| Устройства сигнализации и защиты от перегрева пробы | |
| напряжение питания (50Гц) | 36 В |
| потребляемая мощность | не более 3 ВА |
| установка срабатывания | 50 ± 2°С |
| нагрузочная способность сигнального контакта | 0,2 А при 36 В |
| Габариты (ширина х глубина х высота) мм | |
| БПО | 200 х 200 х 1150 |
| БКП | 500 х 375 х 1200 |
