НАЗНАЧЕНИЕ:
Комплект оборудования для снижения давления и температуры пробы до величин, безопасных для первичных преобразователей приборов контроля
водно-химического режима.
- Стабилизация давления на раздаточной гребенке
- Защита приборов от перегрева при отказах в системе
- Сигнализация отсутствия пробы

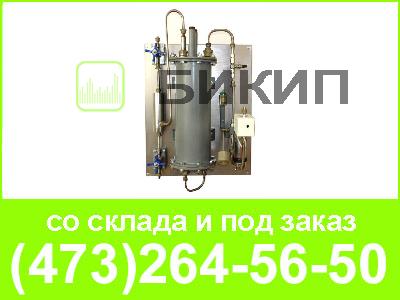

Состав изделия:
Блок предварительного охлаждения (БПО) проб с высокими параметрами
Блок кондиционирования пробы (БКП) с устройством защиты
Параметры пробы на входе в БПО | |
давление | не более 40 МПа |
температура | не более 600С |
расход пробы | не более 20 л/час |
Параметры охлаждающей воды для БПО | |
давление | от 0,2 до 0,6МПа |
температура | не более 50С |
расход (кратность к расходу пробы) | не более 12 |
Параметры пробы на входе в БКП: | |
давление | не более 40 МПа |
температура при расходе менее 8л/час | не более 600С |
агрегатное состояние при расходе менее 8л/час | пар или жидкость |
агрегатное состояние при расходе от 8 до 20 л/час | жидкость |
Параметры прибора на выходе из БКП | |
давление | 0,05 ± 0,01 МПа |
повышение температуры пробы над температурой охлаждающей воды | не более 5°C |
Устройства сигнализации и защиты от перегрева пробы | |
напряжение питания (50Гц) | 36 В |
потребляемая мощность | не более 3 ВА |
установка срабатывания | 50 ± 2°С |
нагрузочная способность сигнального контакта | 0,2 А при 36 В |
Габариты (ширина х глубина х высота) мм | |
БПО | 320 х 200 х 600 |
БКП | 420 х 200 х 600 |
