Блоки управления холодильными машинами ТРМ961
Цена:
0.00 руб. без НДС


Наличие на складе или возможность поставки "под заказ":
Заказ


Напряжение питания, В :
12

Габаритные размеры, мм :
74х32х70

Диапазон поддерживаемых температур, С :
-50+50

Масса, кг не более :
1




Минимальная сумма покупки - 2000 руб без НДС.

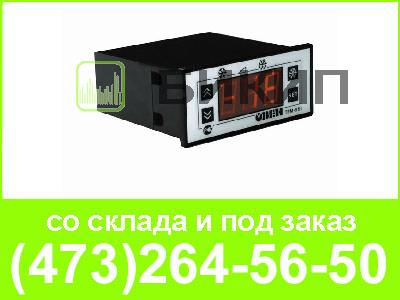

ОВЕН ТРМ961 блок управления холодильными машинами

Назначение устройства

Блок управления ТРМ961 для применения в недорогих морозильных установках, холодильных прилавках, моноблоках и другом торговом и промышленном холодильном оборудовании, имеет возможность подключения внешнего устройства аварийного сигнала.

Контроллер ТРМ961 выпускается в щитовом корпусе типа Щ3, степень защиты со стороны лицевой панели IP54.

Основные возможности прибора

  • Задание времени для слива конденсата после завершения процесса оттайки
  • Два типа оттайки: ТЭНом или горячим газом
  • Режим набора холода
  • Защита компрессора от частых запусков
  • Завершение оттайки по времени, по достижении заданной температуры или с учетом обоих параметров
  • Два способа отсчета времени между оттайками:
    • по времени;
    • по времени наработки компрессора (Digifrost)
  • Защита параметров от несанкционированных изменений
  • Поддержание заданной температуры в камере

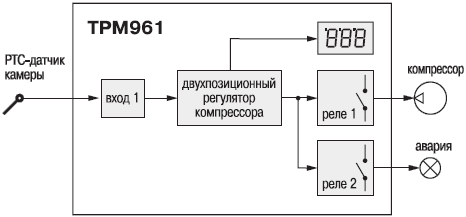

Функциональная схема контроллера ОВЕН ТРМ961

Блок управления ТРМ961 представляет собой одноканальное устройство сравнения (компаратор) с одним входом для подключения PTC—датчика, микропроцессорным блоком обработки данных и двумя выходными реле.

PTC—датчик располагается в камере и измеряет текущую температуру. Подключение датчика температуры осуществляется по двухпроводной схеме.

Микропроцессорный блок осуществляет автоматическое управление температурой в холодильной камере по заранее заданной пользователем программе.

Первое выходное реле осуществляет управление компрессором, второе — внешней аварийной сигнализацией.

Выходные управляющие реле

Контроллер ТРМ961 имеет 2 выходных реле:

  • реле 1 управляет по двухпозиционному закону компрессором,
  • реле 2 используется для подключения внешней аварийной сигнализации.

Измерение температуры в камере

Ко входу ОВЕН ТРМ 961 подключается Positive Temperature Coefficient (PTC) датчик для измерения температуры в камере. Подключение датчика осуществляется по двухпроводной схеме.

Технические характеристики блока управления холодильными машинами ОВЕН

Характеристика Тип корпуса Щ3 Тип корпуса Д
Разрешающая способность измерения температуры 1 °С
Диапазон поддержания температуры —50...+50 °С
Время измерения температуры не более 1 с
Напряжение питания 12 В постоянного или
переменного тока
220 В 50 Гц
Макс./номин. ток (при 220 В, cos fi > 0,4) в сети управления
— компрессором 3 А/1 А 10 А/1 А
— вентилятором 3 А/1 А 3 А/1 А
— нагревателем 3 А/1 А 3 А/1 А
Габаритные размеры, мм 74×32×70 72×88×54
Степень защиты корпуса со стороны передней панели IP54 IP20
Технические характеристики РТС-датчиков
Чувствительный элемент полупроводниковый PTC-сенсор
Тип кабеля силиконовый с максимальной устойчивостью к повышенной влажности и пониженной температуре
Кожух влагозащищенное исполнение со степенью защиты IP54, нержавеющая сталь типа 12Х18Н10Т
Номинальное сопротивление 1000 Ом при 25 °С



Посмотреть техническое описание на предыдущую продукцию: ТРМ974-Щ

Посмотреть техническое описание на следующую продукцию: ЭРВЕН
