Регуляторы скорости вращения вентилятора в зависимости от температуры ЭРВЕН
Цена:
0.00 руб. без НДС


Наличие на складе или возможность поставки "под заказ":
Заказ


Напряжение питания переменного тока, В :
220

Габаритные размеры, мм :
96x48x100

Измеряемая температура :
-50+50

Масса, кг не более :
1




Минимальная сумма покупки - 2000 руб без НДС.

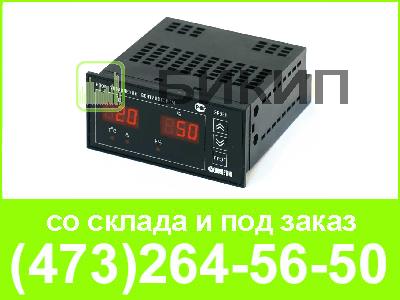

ОВЕН ЭРВЕН регулятор скорости вращения вентилятора

Назначение ЭРВЕН

ОВЕН ЭРВЕН для поддержания температуры в системах охлаждения за счет изменения скорости вращения вентилятора

ЭРВЕН выпускается в щитовом корпусе типа Щ2, степень защиты со стороны лицевой панели IP54.

Возможности регулятора

  • Программирование кнопками на лицевой панели прибора
  • Измерение температуры объекта с помощью Positive Temperature Coefficient (PTC) датчика
  • Индикация температуры объекта
  • Аварийное сообщение на индикаторе при обрыве датчика
  • Индикация относительной скорости вращения вентилятора в % от максимально возможной
  • Сохранение заданных параметров при отключении питания
  • Плавное управление однофазным двигателем вентилятора мощностью до 500 Вт
  • Защита параметров от несанкционированных изменений

Регулирование температуры с помощью ЭРВЕН

Температура измеряется с помощью Positive Temperature Coefficient (PTC) датчика, в данном случае полупроводникового термистора типа KTY 81-110.

П-регулятор поддерживает заданное значение температуры (уставку SP), изменяя скорость вращения вентилятора Vвращ. Чем выше температура, тем быстрее вращается вентилятор (см. график). При уменьшении температуры до значения уставки или ниже, скорость вращения остается на минимальном уровне Vmin, заданном при программировании прибора. Крутизна характеристики определяется величиной зоны пропорциональности регулятора (дифференциалом) и также задается при программировании.

При обрыве датчиков ЭРВЕН диагностирует аварийную ситуацию и выдает сообщение на индикатор

Технические характеристики прибора

Параметр Значение
Напряжение питания 220 В 50 Гц
Тип входного датчика PTC-датчик
Измеряемая температура -50...+50 °С
Уставка температуры 0...50 °С
Дискретность уставки температуры 1 °С
Дифференциал 3...10 °С
Дискретность дифференциала 1 °С
Минимальная скорость вращения вентилятора 20...100 %
Дискретность минимальной скорости 1 %
Тип выхода симистор
Тип корпуса Щ2
Габаритные размеры 96×48×100 мм
Степень защиты со стороны передней панели IP54
Условия эксплуатации
Температура окружающей среды +1...+50 °С
Атмосферное давление 86...106,7 кПа
Относительная влажность воздуха (при 35 С) 30...80 %
Программируемые параметры
Обозн. Название Допустимые значения
T Температура, при которой начинает действовать П-закон регулирования (температура уставки), °С 0...+50
Δ Полоса пропорциональности (дифференциал), °С 3...10
P Минимальная скорость вращения вентилятора, % от максимальной 20...100
dSP Параметр секретности on, oFF
