Сигнализатор уровня жидкости ОВЕН
Назначение
Назначение сигнализатора уровня жидкости и воды САУ-М6
Прибор САУ-М6 предназначен для автоматизации технологических процессов, связанных с контролем и регулированием уровня жидкости и воды.
Сигнализатор уровня воды САУ-М6 применяют при работе с различными по электропроводности жидкостями: дистиллированной, водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.).
Сигнализатор уровня САУ-М6 является функциональным аналогом приборов ESP-50 и РОС 301.
Основные функции прибора
- три независимых канала контроля уровня жидкости в резервуаре;
- имеется инверсия режима работы любого канала;
- возможность подключения различных типов датчиков — кондуктометрические датчики уровня, поплавковые датчики уровня;
- работа с различными по электропроводности жидкостями: дистиллированной, водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.);
- защита кондуктометрических датчиков от осаждения солей на электродах благодаря питанию их переменным напряжением.

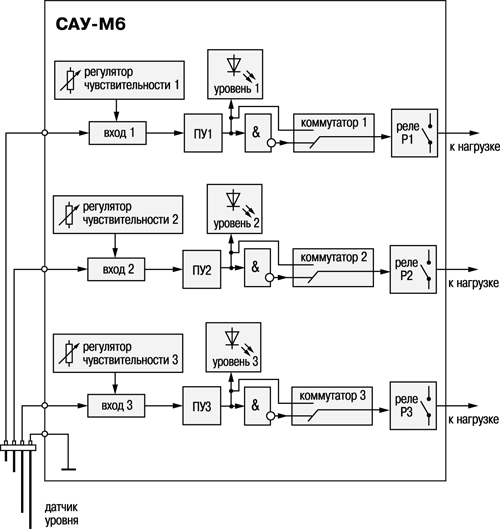

Функциональная схема ОВЕН САУ-М6
Kонтроль уровня осуществляется при помощи 4-х электродного кондуктометрического датчика, три сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3 — и подключаются ко входам прибора 1–3. Питание датчика уровня осуществляется переменным напряжением.
Прибор САУ-М6 включает в себя три независимых канала контроля, в состав каждого канала входят:
- регулятор чувствительности, позволяющий изменять чувствительность канала контроля уровня к электропроводности жидкости;
- входное устройство (вход), измеряю-щее сопротивление кондуктометри-ческого датчика на переменном токе;
- пороговое устройство (ПУ), служащее для фиксации достижения рабочей жидкостью заданных уровней, а также для формирования сигналов, предназначенных для управления выход-ными реле;
- выходное реле, предназначенное для управления внешним оборудованием; срабатывание реле происходит при контакте соответствующего электрода с жидкостью.
Кондуктометрические датчики уровня жидкости
Контроль уровня осуществляется при помощи 4-х электродного кондуктометрического датчика, три сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3 — и подключаются ко входам прибора 1–3. Питание датчика уровня осуществляется переменным напряжением.
Три независимых канала контроля
САУ-М6 включает в себя три независимых канала контроля, в состав каждого канала входят:
- вход для измерения сопротивления кондуктометрического датчика на переменном токе;
- регулятор чувствительности, позволяющий изменять чувствительность канала контроля уровня к электропроводности жидкости;
- пороговое устройство (ПУ), фиксирующее достижение рабочей жидкостью заданного уровня, а также формирующее сигналы управления выходным реле;
- коммутатор для переключения канала в инверсный режим работы;
- выходное реле для управления внешним оборудованием; срабатывание реле происходит при контакте соответствующего электрода с жидкостью.
Технические характеристики сигнализатора уровня жидкости
Параметр |
Значение |
Номинальное напряжение питания прибора
|
220 В частотой 50 Гц
|
Допустимые отклонения напряжения питания от номинального значения
|
-15...+10 %
|
Потребляемая мощность, не более
|
6 ВА
|
Количество каналов контроля уровня
|
3
|
Количество встроенных выходных реле
|
3
|
Максимально допустимый ток, коммутируемый контактами встроенного реле
|
4 А при 220 В 50 Гц (cos > 0,4)
|
Напряжение на электродах датчика уровня
|
не более 10 В частотой 50 Гц
|
Сопротивление жидкости, вызывающее срабатывание канала контроля
|
не более 500 кОм
|
Тип корпуса
|
настенный Н
|
Габаритные размеры корпуса
|
130×105×65 мм
|
Степень защиты корпуса
|
IP44
|
Условия эксплуатации |
Температура окружающего воздуха
|
+1...+50 °С
|
Атмосферное давление
|
86...106,7 кПа
|
Относительная влажность воздуха (при 35 °С)
|
30...80 %
|
