Блок управления холодильными машинами с автоматической разморозкой ОВЕН ТРМ974 предназначен для применения в шкафах управления морозильными камерами, холодильными прилавками, моноблоками и другим торговым и промышленным холодильным оборудованием.
Устройство выпускается в корпусах

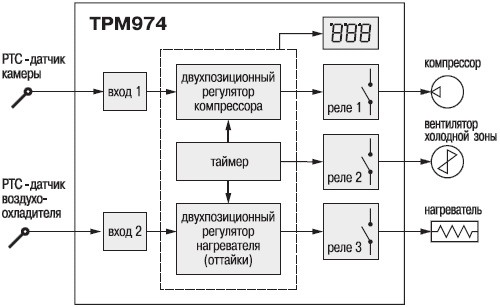

ОВЕН ТРМ 974 имеет 3 выходных реле для управления процессами в холодильной камере. Реле 1 управляет по двухпозиционному закону компрессором, реле 3 — нагревателем (ТЭНом) для оттайки. Реле 2 используется для включения/выключения вентилятора.
Контроллер ТРМ974 имеет два входа для подключения Positive Temperature Coefficient () датчиков, с помощью которых измеряется:
Подключение датчиков осуществляется по двухпроводной схеме.
Характеристика | Тип корпуса Щ3 | Тип корпуса Д |
Разрешающая способность измерения температуры | 1 °С | |
Диапазон поддержания температуры | —50...+50 °С | |
Время измерения температуры | не более 1 с | |
Напряжение питания |
12 В постоянного или переменного тока |
220 В 50 Гц |
Макс./номин. ток (при 220 В, cos fi > 0,4) в сети управления | ||
— компрессором | 3 А/1 А | 10 А/1 А |
— вентилятором | 3 А/1 А | 3 А/1 А |
— нагревателем | 3 А/1 А | 3 А/1 А |
Габаритные размеры, мм | 74×32×70 | 72×88×54 |
Степень защиты корпуса со стороны передней панели | IP54 | IP20 |
Технические характеристики РТС-датчиков | ||
Чувствительный элемент | полупроводниковый PTC-сенсор | |
Тип кабеля | силиконовый с максимальной устойчивостью к повышенной влажности и пониженной температуре | |
Кожух | влагозащищенное исполнение со степенью защиты IP54, нержавеющая сталь типа 12Х18Н10Т | |
Номинальное сопротивление | 1000 Ом при 25 °С |
