ГЛАВНАЯ»НВА»Панели»Панели оператора

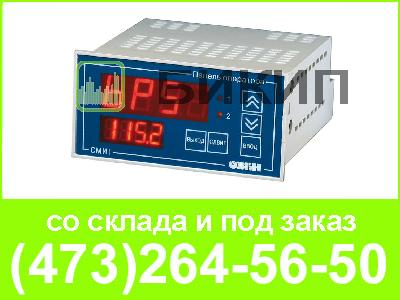

Панели оператора СМИ1-24
Цена:
0.00 руб. без НДС


Наличие на складе или возможность поставки "под заказ":
Заказ


Напряжение питания, В :
19-24

Габаритные размеры, мм :
96х48х100

Количество дискретных входов :
6

Масса, кг не более :
1




Минимальная сумма покупки - 2000 руб без НДС.

СМИ1 операторская панель ОВЕН

Назначение

Панель СМИ1 предназначена: для отображения и редактирования значений параметров, полученных по сети RS от приборов ОВЕН ПЛК, ОВЕН МВА 8, МВУ 8, ТРМ251, ТРМ2хх и др. приборов ОВЕН и других производителей, работающих по протоколам ОВЕН и Modbus RTU/ASCII. Панель СМИ1 может выступать «Мастером сети».

Компактное конструктивное исполнение для удобства размещения в щитах и пультах управления — щитовой корпус типа Щ2.

Основные функции

  • отображение информационных параметров, задаваемых пользователем для мониторинга контролируемых характеристик в сети, вывода информации о максимуме/минимуме контролируемой характеристики, текстового описания на экранах отображения;
  • отображение и редактирование значений контролируемых параметров на экранах редактирования;
  • защита редактируемых параметров от несанкционированного доступа оператора панели СМИ1;
  • получение и отправление в ответ на запрос по сети значений параметров отображения и редактирования и значений состояний дискретных входов по протоколам ОВЕН и Modbus RTU/ASCII;
  • перехватывание сетевыми входами протокола ОВЕН значений параметров и индицирование их на экранах отображения;
  • выполнение функций «Мастера сети» для одного интерфейсного порта, выбранного пользователем для работы по протоколам ОВЕН и Modbus RTU/ASCII.

Технические характеристики

Напряжение питания
— СМИ1-24 19...29 В постоянного тока
— СМИ1-220 90...264 В переменного тока 47...63 Гц
Входы
Количество дискретных входов 6
Тип сигнала, подключаемого к дискретному входу «сухой» контакт с внутренним сопротивлением не более 100 Ом
Интерфейс RS-485
Скорость передачи данных 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
Максимальная длина линии связи 1200 м
Протоколы передачи данных ОВЕН; Modbus ASCII; Modbus RTU
Интерфейс RS-232
Скорость передачи данных 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
Максимальная длина линии связи с внешним устройством 3 м
Протоколы передачи данных ОВЕН; Modbus ASCII; Modbus RTU
Гальваническая изоляция
Допустимое напряжение изоляции:
— интерфейса RS-485 от схемы прибора 1500 В
— источника питания 24 В 500 В
— источника питания 220 В 1500 В
Корпус
Тип корпуса щитовой Щ2
Габаритные размеры корпуса 96×48×100
Степень защиты корпуса со стороны передней панели IP54
Условия эксплуатации
Температура окружающего воздуха —20...+70 °С
Атмосферное давление 86...106,7 кПа
Относительная. влажность воздуха (при +25 °С и ниже без конденс. влаги) не более 80 %



Посмотреть техническое описание на предыдущую продукцию: СП270

Посмотреть техническое описание на следующую продукцию: СМИ1-220
