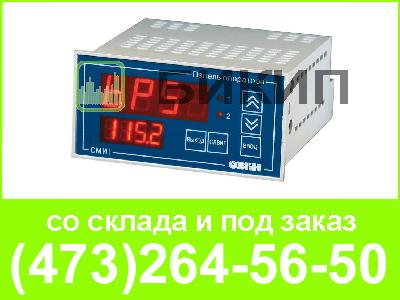

Панель СМИ1 предназначена: для отображения и редактирования значений параметров, полученных по сети RS от приборов ОВЕН ПЛК, ОВЕН МВА 8, МВУ 8, ТРМ251, ТРМ2хх и др. приборов ОВЕН и других производителей, работающих по протоколам ОВЕН и Modbus RTU/ASCII. Панель СМИ1 может выступать «Мастером сети».
Компактное конструктивное исполнение для удобства размещения в щитах и пультах управления — щитовой корпус типа Щ2.
Напряжение питания | |
— СМИ1-24 | 19...29 В постоянного тока |
— СМИ1-220 | 90...264 В переменного тока 47...63 Гц |
Входы | |
Количество дискретных входов | 6 |
Тип сигнала, подключаемого к дискретному входу | «сухой» контакт с внутренним сопротивлением не более 100 Ом |
Интерфейс RS-485 | |
Скорость передачи данных | 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с |
Максимальная длина линии связи | 1200 м |
Протоколы передачи данных | ОВЕН; Modbus ASCII; Modbus RTU |
Интерфейс RS-232 | |
Скорость передачи данных | 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с |
Максимальная длина линии связи с внешним устройством | 3 м |
Протоколы передачи данных | ОВЕН; Modbus ASCII; Modbus RTU |
Гальваническая изоляция | |
Допустимое напряжение изоляции: | |
— интерфейса RS-485 от схемы прибора | 1500 В |
— источника питания 24 В | 500 В |
— источника питания 220 В | 1500 В |
Корпус | |
Тип корпуса | щитовой Щ2 |
Габаритные размеры корпуса | 96×48×100 |
Степень защиты корпуса со стороны передней панели | IP54 |
Условия эксплуатации | |
Температура окружающего воздуха | —20...+70 °С |
Атмосферное давление | 86...106,7 кПа |
Относительная. влажность воздуха (при +25 °С и ниже без конденс. влаги) | не более 80 % |
