ПРЕЦИЗИОННАЯ КВАРЦЕВАЯ СИСТЕМА (БЫ2.574.000 ТУ)
Предназначена для измерения температуры потока жидкости путём преобразования величины отклонения температуры жидкости от температуры регулирования (точки настройки) в частотно-модулированный сигнал.

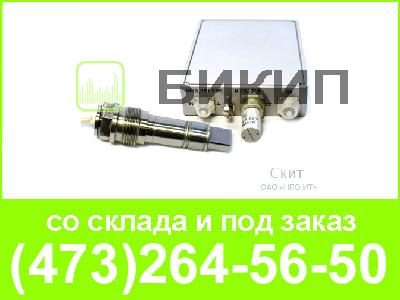

Система имеет четыре модификации, отличающиеся температурой точки настройки. Состоит из кварцевого термометра ТР 258 и преобразователя ГРИФ, конструктивно выполненных в отдельных корпусах. В корпусе термометра размещены два кварцевых резонатора: термочувствительный (чувствительный элемент) и опорный с резонансной частотой 5000 кГц (у термочувствительного – при температуре 0?С). Кабель заканчивается розеткой МР1-10 с кожухом. В корпусе преобразователя размещены два генератора, разностная схема обработки сигналов кварцевых резонаторов, схема определения знака и источник гальванически развязанного питания. Выходной сигнал системы – аналоговый, импульсное напряжение с частотой следования импульсов, линейно зависящий от отклонения температуры от точки настройки системы. В точке настройки частота сигнала равна нулю. Система так же формирует сигнал «ЗНАК», сообщающий о характере отклонения температуры (плюс или минус) от точки настройки. По требованию заказчика система может настраиваться на любую температуру «точки настройки» из диапазона регулирования.
| Температурный диапазон работы термометра/преобразователя, °С, °С | 5 - 40 / -10 - +40 |
| Температурный диапазон регулирования, °С | 12 - 22 |
| Температура точки настройки, °С | 20±0,05; 14±0,1; 10±0,2; 22±0,2 |
| Скорость ухода точки настройки, °С/сут, не более | ± 0,015 |
| Суммарный уход точки настройки за весь период эксплуатации, °С, не более | ± 0,2 |
| Температурный коэффициент частоты, Гц/°С: ВЫХОД 1 ВЫХОД 2 ВЫХОД 3 |
45 ± 5 22,5 ± 2,5 11,25 ± 1,25 |
| Напряжение питания, В | 27 ± 5 |
| Ток потребления, не более, мА | 80 |
| Время готовности к работе после подачи напряжения питания, не более, мин | 2 |
| Показатель термической инерции, не более, с | 21 |
| Амплитуда выходного частотного сигнала, В | 8 - 12 |
| Амплитуда сигнала «ЗНАК», В: «ЗНАК +» «ЗНАК -» |
8 - 12 0 - 2 |
| Сопротивление изоляции в нормальных условиях, не менее, Мом | 20 |
| Ресурс работы, час | 25000 |
| Масса, кг | 0,550 |
| Габаритные размеры, мм: термометр ТР 258 преобразователь ГРИФ |
d 18 x 70 100 x 120 x 30 |
| Разъем (соединитель): для соединения с термометром питание и выходной сигнал |
вилка МР 1-10 вилка МР 1-19 |
