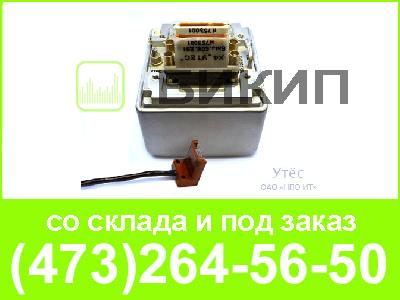

ТРЁХКАНАЛЬНЫЙ (БЫ0.257.000 ТУ)
Предназначен для контроля температуры поверхности (УТЕС-П), воздушной среды (УТЕС-С) и жидкости (УТЕС-Ж) и выдачи управляющих сигналов на систему терморегулирования.
Каждый термосигнализатор имеет в своем составе 3 термометра: УТЕС-П; ТЭ 285; УТЕС-С; ТЭ 286; УТЕС-Ж ТЭ 343. Термосигнализаторы представляют собой 3-х канальный прибор, каждый канал которого работает в независимом режиме и может быть настроен на режим включения и выключения, с разницей между ними 2 °С и более. Каждый канал имеет выходные сигналы на электромеханическом реле, телеметрию и ТТЛ-логику. В процессе эксплуатации имеется возможность перенастройки режимов работы внешней кроссировкой и выполнения автономной проверки рабо-тоспособности каналов.
| Диапазон рабочих температур, °С | -50 - +75 |
| Диапазон регулирования, °С | -10 - +60 |
| Точность регулирования, °С | ±0,5 |
| Напряжение питания, В | 27 ± 5 |
| Ток потребления, не более, мА | 100 |
| При работе на электромеханическом реле: Напряжение коммутации, В Ток коммутации, мА Падение напряжения на ключе, не более, В Ток утечки ключа, не более, мкА |
23 - 35 20 - 100 1,2 60 |
| При работе на ТТЛ-логику: импульсное напряжение, В длительность импульса |
3,5 - 5,5 до 200 |
| При работе на ТМ-систему выходное напряжение в состояниях: «ЛОГ.0» «ЛОГ.1» |
0 - 0,7 3 - 5,5 |
| Ресурс, ч | 35000 |
| Масса (преобразователь и 3 термометра), не более, г | 550 |
| Габаритные размеры преобразователя, мм | 80 x 80 x 60 |
