Снят с производства
- Полоса исследуемых сигналов 0-20МГц
- Предназначен для телевизионных измерений
- Встроенный калибратор амплитуды и частоты
- Встроненные фильтры 0-2 МГц; 3-5 МГц; 4,43 МГц
- Выбор заданной TV-строки
- Синхронизация строчными импульсами (чёт, нечёт)
- Синхронизация импульсами кадров и полей
- Встроенный VGA - монитор
- Масса 6,5 кг

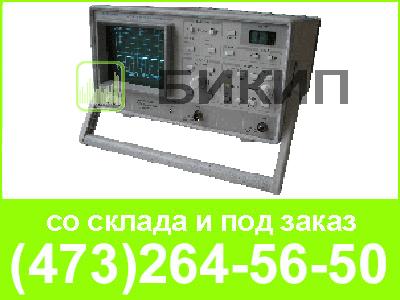

С8-41 - цифровой осциллограф, исследует сигналы в полосе частот до 20 МГц.
Осциллограф регистрирует произвольные сигналы с максимальной частотой выборки 50 Мвыб/сек и периодические до 5 Гвыб/сек.
С8-41 позволяет синхронизироваться сигналом заданной телевизионной строки, по кадровым гасящим импульсам, по синхроимпульсам полей, по строчным синхроимпульсам, по синхроимпульсам чётных и нечётных строк, выделять составляющие телевизионных сигналов с помощью фильтров (0-2)МГц, (3-5) МГц, 4.43 МГц.
Передвижные маркеры позволяют измерить любой участок сложного сигнала по вертикали и горизонтали (дельта-измерения).
Технические характеристики:
| Вертикальное отклонение | |
| Число каналов | 1 |
| Полоса пропускания:
для периодических сигналов для однократных сигналов |
20 МГц 5 МГц |
| Время нарастания ПХ | ≤ 17,5 нс |
| Входной импеданс | 1 МОм, 35 пФ или согласованный ТВ-вход |
| Коэффициенты отклонения | 10 мВ/дел - 1 В/дел (шаг 1-2-5) |
| Разрешение по вертикали | 8 бит |
| Входное напряжение:
максимальное с делителем 1:10 |
80 В 250 В |
| Погрешность амплитудных измерений | ≤ 2,5% |
| Горизонтальное отклонение | |
| Частота дискретизации:
для однократных сигналов для периодических сигналов |
50 Мвыб/с на канал 5 Гвыб/с на канал |
| Коэффициенты развёртки | 10 нс/дел - 100 мс/дел (шаг 1-2,5-5) |
| Объём памяти | 4 К x канал |
| Режим запуска развертки | автоматический, ждущий, по заданной TV-строке |
| Погрешность временных измерений | ≤ 1, 5% |
| Синхронизация: Внутренняя, внешняя, от сети, по заданной TV-строке, по кадровым гасящим импульсам, по синхроимпульсам полей, по строчным синхроимпульсам, по синхроимпульсам чётных и нечётных строк | |
| Предпослезапуск | Не менее 5,5 экранов |
| Цифровые измерения | Измерения между маркерами (дельта-измерения) |
| Вывод данных: VGA-монитор, отображение одновременно до 4х осциллограмм (2 сигнала, записываемых в цифровую память и 2 сигнала, записанных ранее), отображение сигналов записанных в память с линейной или синусоидальной интерполяцией, отображение текущих сигналов точками или векторами | |
| Общие характеристики | |
| Встроенный калибратор | "меандр" (1000±3) Гц, (3±0,018) В |
| Дополнительные возможности: Выделение составляющих телевизионных сигналов с помощью фильтров (0-2)МГц; (3-5) МГц; 4,43 МГц. | |
| Тип экрана | 16ЛК-6Б |
| Размер экрана | 80x100 мм |
| Питание | (220±22) В, (48-63) Гц |
| Потребляемая мощность | 120 В· А |
| Габаритные размеры (HxWxD) | 166x338x381 мм |
| Масса | 6,5 кг |
| Условия эксплуатации:
Рабочая температура Влажность | +5 - +40 °С 80% при 25 °С |
Заменяет приборы: С1-81
