- АЦП: 2 канала, 50 МГц, 8 бит
- Эквивалентная частота дискретизации 5 ГГц
- Маркерные измерения U: ±2,5%, Т: ±1,5%
- Предзапуск 8 экранов, послезапуск 150 экранов
- Одновременное наблюдение 2-х сигналов
- Курсорные измерения DU и DT
- Режимы усреднения и автоматические измерения DU и DT
- Интерфейс RS 232C
- Масса 3 кг

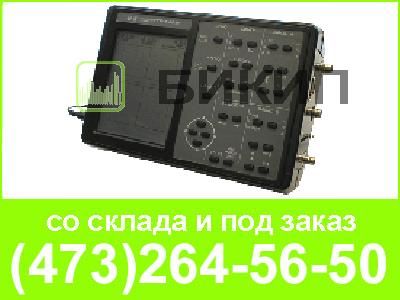

С8-39 – малогабаритный цифровой запоминающий осциллограф – предназначен для исследования периодических сигналов в полосе частот 0-50 МГц и однократных электрических сигналов путем их регистрации в цифровой памяти с частотой дискретизации до 50 МГц, наблюдение их формы на жидкокристаллическом индикаторе (ЖКИ), измерения амплитудных и временных параметров исследуемого сигнала.
С8-39 может использоваться для ремонта, наладки и технического обслуживания различных электронных приборов и узлов автоматики, вычислительной техники и связи, в лабораторных, цеховых условиях, а также на подвижных объектах с бортовым питанием постоянного напряжения (12 ± 3 В).
Технические характеристики:
| Вертикальное отклонение | |
| Число каналов | 2 |
| Полоса пропускания: | 50 МГц |
| Время нарастания ПХ | ≤ 7,0 нс |
| Входной импеданс | 1 МОм, 35 пФ или согласованный ТВ-вход |
| Коэффициенты отклонения | 5 мВ/дел - 5В/дел (шаг 1-2-5) |
| Погрешность амплитудных измерений: | ±2 % |
| Разрешение по вертикали | 8 бит |
| Входное напряжение:
максимальное с делителем 1:10 |
100 В 250 В |
| Пределы перемещения изображения по Y | ≥ 10 дел |
| Горизонтальное отклонение | |
| Частота дискретизации: | 50 МГц |
| Эквивалентная частота дискретизации: | 5 ГГц |
| Коэффициенты развёртки | 0,01 мкс/дел - 2 с/дел (шаг 1-2-5) |
| Погрешность временных измерений | ±1,5 % |
| Синхронизация | Внутренняя по любому каналу, внешняя в диапазоне частот от 10 Гц до 50 МГц |
| Режимы сбора данных
Предзапуск, послезапуск (задержка запуска) на всех развертках, режим усреднения и накопления, запись и хранение однократных сигналов | |
| Цифровые измерения
Амплитудные и временные измерения между маркерами, автоматические измерения: амплитуды импульсов с плоской вершиной, размаха сигнала, периода и частоты следования периодического сигнала, длительности импульса на уровне 0,5, времени нарастания и спада импульсов между уровнями 0,1 - 0,9 | |
| Величина отрицательной задержки | tз = 8 tразв |
| Величина положительной задержки | tз = 150 tразв |
| Величина предзапуска | 0 - 100% |
| Общие характеристики | |
| Дополнительные возможности
Эергонезависимая память для хранения установленных режимов работы, калибровка под управлением процессора | |
| Интерфейс | RS - 232C |
| Встроенный калибратор | "меандр" 5 кГц, (4±0,002) В |
| Тип экрана | ЖК |
| Размер экрана | 320х240 точек |
| Питание | ~(230±22) В, 50 Гц; =(12±3) В |
| Источник питания | KWMO20-1812M |
| Потребляемая мощность | 15 В· А |
| Габаритные размеры (HxWxD) | 80х175х267 мм |
| Масса | 3 кг |
| Условия эксплуатации:
Рабочая температура Влажность | +5 - +40 °С 80% при 25 °С |
Заменяет приборы: С8-22, С8-23, С9-8, С9-28 при полосе исследуемых сигналов до 50 МГц
