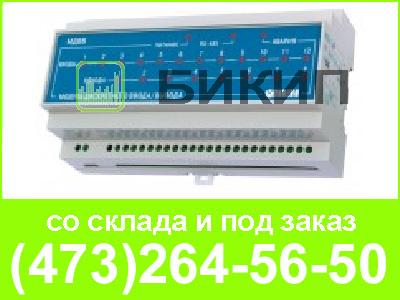

Модуль дискретных входов и выходов для распределенных систем в сети RS-485 (протоколы ОВЕН, Modbus, DCON).
ОВЕН МДВВ работает в сети RS-485 при наличии в ней «мастера», при этом сам МДВВ не является «мастером» сети.
Модуль может использоваться совместно с программируемыми контроллерами ОВЕН ПЛК или др.
Для сетевого обмена с МДВВ пользователь может выбрать один из четырех протоколов: ОВЕН, Modbus RTU, Modbus ASCII или DCON. Конфигурирование МДВВ осуществляется по протоколу ОВЕН.
Поддержка распространенных протоколов Modbus и DCON позволяет МДВВ работать в одной сети с контроллерами и модулями как фирмы ОВЕН, так и других производителей.
В модуль МДВВ установлен модуль интерфейса RS-485, позволяющий:
МДВВ может работать в сети только при наличии в ней «мастера». «Мастером» сети RS-485 может быть персональный компьютер, программируемый контроллер, например ОВЕН ПЛК, и т.д.
Подключение МДВВ к ПК производится через адаптер ОВЕН АС3-М или адаптер АС4.
В приборе по желанию заказчика могут быть установлены в различных комбинацях 8 дискретных выходных элементов (ВЭ): э/м реле, транзисторные или симисторные оптопары, выходы для управления твердотельным реле.
МДВВ позволяет непосредственно управлять дискретными выходами и подключенными к ним исполнительными механизмами через сеть RS-485. Благодаря этому МДВВ может быть использован в качестве модуля выходов для любой SCADA-системы или программируемого контроллера, например ОВЕН ПЛК.
Управление дискретными выходами МДВВ возможно в двух режимах:
МДВВ генерирует ШИМ с высокой точностью, которую нельзя обеспечить при передаче команд включения и отключения ВЭ через низкоскоростную сеть RS-485. Период ШИМ для дискретного ВЭ задается пользователем.
В случае аварии системы управления или при обрыве связи прибор переводит дискретные выходы в безопасное состояние, заданное заранее.
Напряжение питания | 90…264 В перем. тока частотой 47…63 Гц | |
Потребляемая мощность | не более 12 ВА | |
Количество дискретных входов | 12 | |
Тип датчика, подключаемого к дискретному входу |
«сухой» контакт, транзисторный ключ n-p-n типа |
|
Максимальная частота входного сигнала | 1 кГц | |
Количество выходов | 8 | |
Тип интерфейса | RS-485 | |
Скорость передачи данных, кбит/с | 2.4, 4.8, 9.6, 14.4, 19.2, 28.8, 38.4, 57.6, 115.2 | |
Максимальная длина линии связи | 1200 м | |
Протоколы передачи данных |
ОВЕН Modbus ASCII Modbus RTU DCON |
|
Максимальное количество модулей в сети: | ||
— для протокола ОВЕН при длине сетевого адреса 8 бит | 32 | |
— для протокола ОВЕН при длине сетевого адреса 11 бит | 256 | |
— для протокола Modbus | 256 | |
Тип корпуса | на DIN-рейку Д9 | |
Габаритные размеры корпуса | 157х86х58 мм | |
Степень защиты корпуса | IP20 | |
Характеристики выходных элементов | ||
Обозн. | Тип выходного элемента | Электрические характеристики |
Р | электромагнитное реле | 8 А при 220 В 50 Гц (cos φ>0,4) |
К | транзисторная оптопара структуры n–p–n-типа | 400 мА при 60 В |
С | симисторная оптопара для управления однофазной нагрузкой |
50 мА при 250 В (пост. откр. симистор) или 1 А (симистор вкл. с частотой не более 100 Гц и tимп.=5 мс |
Т | выход для управления твердотельным реле |
выходное напряжение 4...6 В макс. выходной ток 50 мА |
Условия эксплуатации | ||
Температура окружающего воздуха | +1...+50 °С | |
Атмосферное давление | 86...106,7 кПа | |
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) | не более 80 % |
