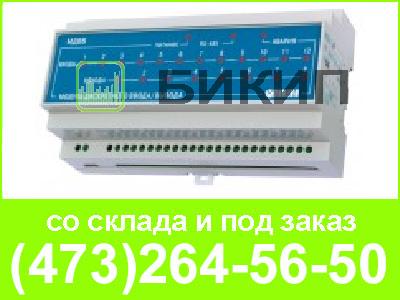

МДВВ модуль дискретного ввода/вывода

Назначение модуля

Модуль дискретных входов и выходов для распределенных систем в сети RS-485 (протоколы ОВЕН, Modbus, DCON).

ОВЕН МДВВ работает в сети RS-485 при наличии в ней «мастера», при этом сам МДВВ не является «мастером» сети.

Модуль может использоваться совместно с программируемыми контроллерами ОВЕН ПЛК или др.

Основные возможности МДВВ

• 8 встроенных дискретных выходных элементов в различных комбинациях:
  • э/м реле 8 А 220 В;
  • оптотранзисторный ключ 400 мА 60 В;
  • оптосимистор 0,5 А 300 В;
  • для управления твердотельным реле.
• 12 дискретных входов для подключения контактных датчиков и транзисторных ключей n-p-n типа
• Возможность использования любого дискретного входа в режиме счетчика (максимальная частота сигнала – 1 кГц)
• Возможность генерации шим-сигнала любым из выходов;
• Поддержка распространенных протоколов Modbus (ASCII, RTU), DCON, ОВЕН;
• Бесплатная программа «Конфигуратор МДВВ»:
  • конфигурирование прибора на ПК;
  • регистрация состояния дискретных входов и выходных элементов (скважности ШИМ).
• Автоматический перевод исполнительного механизма в аварийный ружим работы при нарушении сетевого обмена;
• Помехоустойчивость благодаря:
  • встроенному импульсному источнику питания 90...264 В 47...63 Гц;
  • гальванической развязке в цепях выходов, питания и интерфейса RS-485;
  • применению защитных элементов в цепях дискретных входов.

Поддержка протоколов ОВЕН, Modbus, DCON

Для сетевого обмена с МДВВ пользователь может выбрать один из четырех протоколов: ОВЕН, Modbus RTU, Modbus ASCII или DCON. Конфигурирование МДВВ осуществляется по протоколу ОВЕН.

Поддержка распространенных протоколов Modbus и DCON позволяет МДВВ работать в одной сети с контроллерами и модулями как фирмы ОВЕН, так и других производителей.

Интерфейс RS-485

В модуль МДВВ установлен модуль интерфейса RS-485, позволяющий:

• конфигурировать прибор на ПК (программа-конфигуратор представляется бесплатно);
• передавать в сеть сигналы с дискретных входов;
• получать из сети сигналы состояния дискретных выходов и скважность ШИМ;
• регистрировать состояние дискретных входов и выходов прибора.

МДВВ может работать в сети только при наличии в ней «мастера». «Мастером» сети RS-485 может быть персональный компьютер, программируемый контроллер, например ОВЕН ПЛК, и т.д.

Подключение МДВВ к ПК производится через адаптер ОВЕН АС3-М или адаптер АС4.

Дискретные выходы МДВВ для управления исполнительными механизмами

В приборе по желанию заказчика могут быть установлены в различных комбинацях 8 дискретных выходных элементов (ВЭ): э/м реле, транзисторные или симисторные оптопары, выходы для управления твердотельным реле.

МДВВ позволяет непосредственно управлять дискретными выходами и подключенными к ним исполнительными механизмами через сеть RS-485. Благодаря этому МДВВ может быть использован в качестве модуля выходов для любой SCADA-системы или программируемого контроллера, например ОВЕН ПЛК.

Управление дискретными выходами МДВВ возможно в двух режимах:

• ON/OFF, при котором дискретный выходной элемент включается и выключается по сигналу из сети;
• ШИМ, при котором прибор по сигналу скважности из сети самостоятельно генерирует ШИМ-сигнал.

МДВВ генерирует ШИМ с высокой точностью, которую нельзя обеспечить при передаче команд включения и отключения ВЭ через низкоскоростную сеть RS-485. Период ШИМ для дискретного ВЭ задается пользователем.

В случае аварии системы управления или при обрыве связи прибор переводит дискретные выходы в безопасное состояние, заданное заранее.

Технические характеристики дискретного модуля ввода/вывода ОВЕН МДВВ
