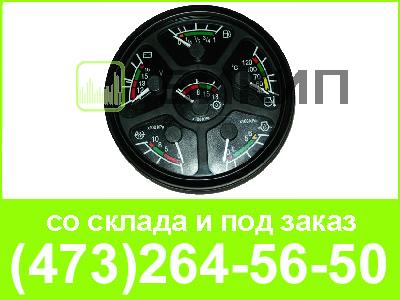

Назначение: для контроля напряжения объема топлива в баке, температуры, охлаждающей жидкости, давления масла в двигателе, давления воздуха в пневмосистеме, давления масла в коробке передач (КПП) тракторов, эксплуатируемых в условиях умеренного и тропического климата.
Область применения: тракторы МТЗ
Контролируемый параметр |
Диапазон показаний |
Диапазоны показаний по секторам |
|||
желтый |
зеленый |
красный |
оранжевый |
||
Напряжение бортовой сети, В |
0-16 |
12-13,2 |
13,2-15,2 |
10-12 |
- |
Объём топлива |
0-1 |
- |
рабочая зона |
- |
резервный объём топлива |
Температура охлаждающей жидкости, °С |
40-120 |
40-70 |
70-105 |
105-120 |
- |
Давление масла |
0-6 |
5-6 |
1-5 |
0-1 |
- |
Давление воздуха |
0-10 |
- |
5-8 |
0-5 |
- |
Давление масла |
0-18 |
- |
8,5-15 |
0-8,5 |
- |
Блоки предназначены для работы в диапазоне температур,°С.........................от минус 40 до плюс 60
Габаритные размеры, мм..............................................................................ø147х78,5
Масса, не более, кг......................................................................................0,8
