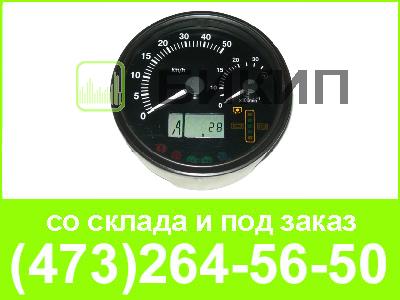

Назначение: для контроля скорости движения, частоты вращения коленчатого вала двигателя, частоты вращения вала отбора мощности (ВОМ), а также для обеспечения информацией об эксплуатационных параметрах трактора.
Область применения: устанавливаются на щиток тракторов ''Беларус''. Блоки могут настраиваться под конкретную модель трактора путем программирования переменных параметров, характеризующих конструктивные отличия моделей тракторов.
Программирование осуществляется с пульта, входящего в комплект поставки блока, и выполненного в виде отдельного устройства.
Наименование контролируемых параметров, диапазоны показаний, форма представления информации представлены в таблице 1.
Таблица 1
Наименование контролируемого |
Диапазон |
Форма представления |
Скорость движения, км/ч |
от 0 до 50 |
Аналоговая(стрелочный указатель) |
Частота вращения коленвала двигателя, мин-1 |
от 0 до 3500 |
Аналоговая(стрелочный указатель) |
Частота вращения вала отбора мощности ВОМ540, мин-1 |
от 320 до 650 |
Цифровая и аналоговая (линейно расположенные дискретные светодиодные блоки) |
Частота вращения вала отбора мощности ВОМ1000, мин-1 |
от 750 до 1150 |
|
Параметры, выводимые на цифровой дисплей блока |
согласно таблице 2 |
- |
Суммарное время работы двигателя, ч |
от 0 до 99999 |
Цифровая |
Параметры, выводимые на встроенный цифровой дисплей блока, приведены в таблице 2.
Таблица 2
Наименование параметров |
КД8105 |
КД8105-1* |
Номер включенной передачи или редуктора, поступающий от блока управления трансмиссией (отдельное знакоместо) |
+ |
+ |
Суммарное время работы двигателя |
+ |
+ |
Частота вращения ВОМ |
+ |
+ |
Мгновенный расход топлива |
- |
+ |
Напряжение бортовой сети трактора |
- |
+ |
Объем оставшегося топлива |
+ |
+ |
Пробег (время работы двигателя) на остатке топлива |
- |
+ |
Отсутствие сигнала от датчика левого колеса |
+ |
+ |
Отсутствие сигнала от датчика правого колеса |
+ |
+ |
Отсутствие сигнала от датчика объема топлива |
+ |
+ |
Отсутствие сигнала по CAN – интерфейсу от блока управления двигателем |
- |
+ |
Функции, выполняемые блоками, приведены в таблице 3.
Таблица 3
Функции |
КД8105 |
КД8105-1 |
1 |
2 |
3 |
1. Указатель скорости движения |
+ |
+ |
2. Указатель частоты вращения коленчатого вала двигателя |
+ |
+ |
3. Указатель частоты вращения ВОМ |
+ |
+ |
4. Сигнализатор поворота трактора |
+ |
+ |
5. Сигнализатор поворота прицепа |
+ |
+ |
6. Сигнализатор стояночного тормоза |
+ |
+ |
7. Сигнализатор дальнего света фар |
+ |
+ |
8. Сигнализатор повышенного напряжения питания постоянного тока |
+ |
- |
9. Сигнализатор аварийного уровня охлаждающей жидкости |
- |
+ |
11. Показания объема топлива |
+ |
+ |
12. Прием и отображение информации от блока управления трансмиссией |
+ |
+ |
13. Прием информации по CAN – интерфейсу от электронного блока управления двигателем |
- |
+ |
14. Автоматизированная смена параметров с помощью внешнего персонального компьютера |
+ |
+ |
15. Отображение информации на дисплее блока |
+ |
+ |
