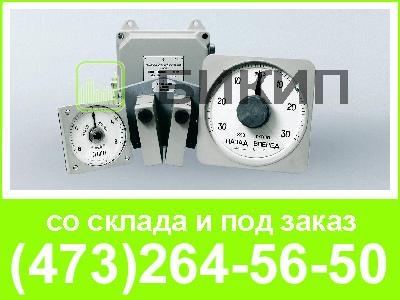

Тахометры К1803.1 предназначены для измерения частоты вращения реверсивных и нереверсивных валов диаметров от 20 до 1125 мм. Класс точности при работе с реверсивными валами 1,0; при работе с нереверсивными валами 1,5. Диапазоны показаний тахометров, работающих с роторами, установленными на основных валах, а также конечные значения частот сигналов первичных преобразователей тахометров (Fk), (в зависимости от числа зубьев) указаны в таблице 1.
Диапазоны показаний тахометров, роторами, установленными на вспомогательных валах, а также предельная частота вращения вспомогательных валов, число зубьев ротора (Z) и конечное значение частоты сигналов первичных преобразователей указаны в таблице 2
Диапазон показаний |
Конечное значение частоты сигнала первичного преобразователя, (Fk), (Гц) | ||||||
Z=30 |
Z=60 |
Z=120 |
Z=150 |
Z=180 |
Z=240 |
Z=300 | |
0-100; 100-0-100 |
|
|
200 |
|
300 |
400 |
500 |
0-150; 150-0-150 |
|
|
300 |
375 |
450 |
600 |
750 |
0-200; 200-0-200 |
|
200 |
400 |
500 |
600 |
800 |
|
0-250; 250-0-250 |
|
300 |
500 |
750 |
750 |
1000 |
1000 |
0-300; 300-0-300 |
|
400 |
600 |
|
900 |
1200 |
|
0-400; 400-0-400 |
200 |
500 |
800 |
|
1200 |
|
|
0-500; 500-0-500 |
250 |
600 |
1000 |
|
1500 |
|
|
0-600; 600-0-600 |
300 |
800 |
|
|
1800 |
|
|
0-800; 800-0-800 |
400 |
1000 |
1600 |
|
|
|
|
0-1000; 1000-0-1000 |
500 |
1500 |
|
|
|
|
|
0-1500; 1500-0-1500 |
750 |
2000 |
|
|
|
|
|
0-2000; 2000-0-2000 |
0-1000 |
2500 |
|
|
|
|
|
0-2500; 2500-0-2500 |
0-1250 |
|
|
|
|
|
|
0-3000; 3000-0-3000 |
0-1500 |
|
|
|
|
|
|
0-4000; 4000-0-4000 |
|
|
|
|
|
|
|
Диапазон показаний |
Предельная частота |
Число зубьев |
Конечное значение |
0-800; 800-0-800 |
2400 |
30 |
1200 |
0-800 |
2400 |
30 |
1200 |
Конечное значение диапазонов измерений соответствует конечным значениям диапазонов показаний. |
Характеристики |
Значения |
Диапазон рабочих температур |
от 0 до +55 °C |
Относительная влажность воздуха при +50 °C |
100 % |
Питание |
от переменного тока 220 В частотой 50 Гц |
Приборы вибро- и ударопрочные, выполнены в корпусе брызгозащищенного исполнения; ТУ 25-04.4024-80 |
Характеристики |
Значения |
Первичный преобразователь Г113.1, не более |
150х190х130 мм |
Промежуточный преобразователь Р1813.1, не более |
226х234х114 мм |
Показывающий прибор М1619.1, не более |
120х120х130 мм |
Показывающий прибор М1850.1, не более |
200х200х145 мм |
Характеристики |
Значения |
Первичный преобразователь Г113.1, не более |
3,0 кг |
Промежуточный преобразователь Р1813.1, не более |
4,0 кг |
Показывающий прибор М1619.1, не более |
1,2 кг |
Показывающий прибор М1850.1, не более |
3,5 кг |
Виды приемки: ОТК; морской регистр.
Прибор К1803.1 выпускается в модификации К1803 (соответственно первичный преобразователь Г113, промежуточный преобразователь Р1813, показывающие приборы М1619 и М1850).
Технические параметры К1803 соответствуют техническим параметрам К1803.1:
- диапазон рабочих температур от 0 °C до +50 °C. Относительная влажность воздуха 100 % при +50 °C;
- дополнительные параметры: тахометры устойчивы к воздействию механических ударов одиночного действия с ускорением 9800 м/с и длительностью 0,5 - 2 мс;
- ТУ 25-04.4024-80;
- виды приемки ОТК, приемка заказчика.
