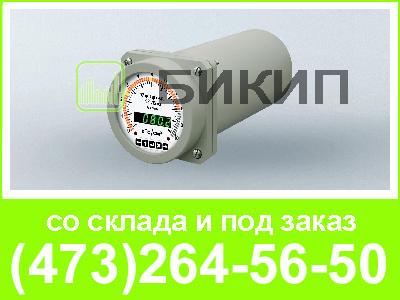

Контрольно-измерительные приборы Ф1760.3-АД предназначены для работы с первичными преобразователями дифференциально-трансформаторного типа и служат для измерения, сигнализации и автоматического регулирования контролируемых параметров при отклонении значений измеряемой величины от заданной зоны контроля.
Приборы предназначены для замены приборов ВМД-4882 и имеют те же габаритные и присоединительные размеры.
Приборы предназначены для применения в системах контроля и регулирования технологических процессов, а также в системах защиты технологического оборудования при аварийных отклонениях контролируемых параметров на АЭС, а также в других отраслях промышленности.
Контрольно-измерительные приборы предназначены для установки на щитах и пультах под любым углом наклона к горизонту.
В измерителях взаимной индукции обеспечена гальваническая развязка входных и выходных цепей, а также цепей питания.
Диапазоны измерения
По заказу:
-0-10 мГн;
-10-0-10 мГн.
Сопротивление линий связи приборов с дифференциальным трансформатором не должно превышать 100 Ом. Диапазон показаний приборов и единицы измеряемых физических величин, указываемой на передней панели приборов, могут быть любыми в соответствии с заказом.
Функция преобразования - линейная.
Предел допускаемого значения основной приведённой погрешности
±0,5% (по цифровому отсчёту);
±0,2% (по дискретно-аналоговому отсчёту)
Индикация
Приборы имеют цифровую и дискретно-аналоговую индикацию измеряемой величины и величин уставок.
Цифровая индикация. Прибор имеет 4-разрядный цифровой семисегментный индикатор с фиксированной запятой. Цифровая индикация может быть отключена пользователем. Цвет индикации (по заказу): красный, зелёный, жёлтый.
Дискретно-аналоговая индикация: Прибор имеет 3-цветное дискретно-аналоговое отсчётное устройство. Количество светодиодов - 60. Длина шкалы - 158 мм. Угол шкалы - 250°.
Указатель значения измеряемого сигнала:
-"столбик";
-"зайчик" (расположенные рядом два светящихся светодиода).
Дополнительная световая сигнализация:
- об отрицательном значении измеряемой величины
- о выходе измеряемого сигнала за пределы диапазона измерения
Уставки
Число уставок сигнализации - 2. Указатель значения уставки - светящийся жёлтым цветом одиночный светодиод. Уставки могут работать как на повышение, так и на понижение. Дискретность установки уставок равна одной единице младшего разряда цифрового индикатора.
Реле
Прибор имеет 2 реле сигнализации (по числу уставок).
Максимальный коммутируемый ток:
- 2 А при напряжении 250 В переменного тока или 50 В постоянного тока;
- 0,3 А при напряжении 250 В постоянного тока.
Технические характеристики:
| Условия эксплуатации | |
| диапазон рабочих температур | от -10°С до +50°С |
| относительная влажность воздуха | 80% при 25 °С |
| Сейсмостойкость | 8 баллов |
| Степень защиты | IP20 |
| Напряжение питания: | |
| напряжение 220 В переменного тока частотой 50 Гц | |
| Потребляемая мощность | не более 5,5 ВА |
| Масса | не более 4 кг |
| Габаритные размеры | 120х120х354 |
| Срок службы | не менее 10 лет |
| Гарантийный срок эксплуатации | 18 мес. |
| Средняя наработка на отказ | более 50000 часов |
