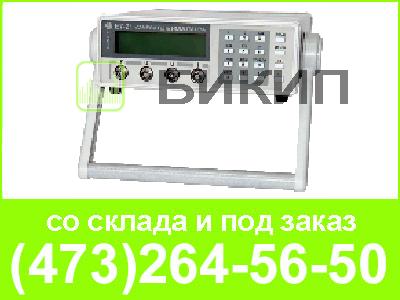

Измеритель иммитанса Е7-21 - недорогой прибор класса точности 0,15% с широкими функциональными возможностями.
Измеряемые параметры: индуктивность (Ls, Lp), емкость (Сs, Сp), сопротивление (Rs, Rp), проводимость (Gp), фактор потерь (D), добротность (Q)
Объекты измерения: конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. При наличии соответствующих датчиков прибор может измерять различные физические величины.
Использование: контроль качества ЭРЭ на входном и выходном контроле и при ремонте, контроль и управление технологическими процессами.
Технические характеристики:
| Диапазоны измеряемых величин | |
| Емкость, Ф | 10-14 - 0,02 |
| Индуктивность, Гн | 10-8 - 16*103 |
| Активное cопротивление, Ом | 10-4 - 2*107 |
| Проводимость, См | 10-10 - 10 |
| Добротность, фактор потерь | 10-3 - 103 |
| Базовая погрешность
L, C, R D, Q |
± 0,15 % ± 0,004% |
| Рабочие частоты | 0,1 и 1 кГц |
| Погрешность установки частоты | 0,02% |
| Время одного измерения | 700 мс |
| Выбор поддиапазона | Автоматический и ручной |
| Уровни измерительного сигнала | (100±20)мВ, (1±0,2)В |
| Напряжение смещения | внутреннее (2±0,2)В |
| Усреднение | За 10 единичных измерений |
| Общие характеристики | |
| Интерфейс | RS-232C |
| Формат индикации | 4 разряда |
| Питание | (220±22) В, 50 Гц |
| Потребляемая мощность | 20 В · А |
| Габаритные размеры (HxWxD) | 80х220х300 мм |
| Масса | 2 кг |
| Условия эксплуатации:
Рабочая температура | 5°С - 40°С, 3 ГОСТ 22261-94 |
