Результаты поиска на складе Е7-20 | |||
| Наименование | Количество | Цена | Заказ |

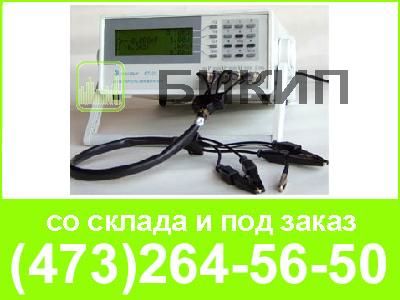

| Измерители иммитанса Е7-20 | Заказ |  | |
| Измерители иммитанса Е7-20 | Заказ | | |
Измеряемые параметры: Индуктивность (Ls, Lp), емкость (Сs, Сp), сопротивление (Rs, Rp), проводимость (Gp), фактор потерь (D), добротность (Q), модуль комплексного сопротивления Z , реактивное сопротивление (Xs), угол фазового сдвига; ток утечки (I).
Объекты измерения: Изолированные и заземленные конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. При наличии соответствующих датчиков прибор может измерять различные физические величины.
Использование: Контроль качества ЭРЭ на входном и выходном контроле и при ремонте, метрологическая аттестация средств измерений и различных функциональных устройств (реле, коммутаторы и т.п.), нормирование параметров изделий микроэлектроники, полупроводниковых изделий (диодов, варикапов, транзисторов) и различных материалов (ферритов, диэлектриков и др.), научные исследования, контроль и управление технологическими процессами.
| Вид измерений: | Емкость, индуктивность, сопротивление, проводимость, комплексное сопротивление, реактивное сопротивление, угол фазового сдвига, добротность |
| Диапазоны измеряемых величин: | |
| Емкость, Ф | 10-16 - 1 |
| Индуктивность, Гн | 10-12 - 104 |
| Активное сопротивление, Ом | 10-5 - 109 |
| Проводимость, См | 10-11 - 10 |
| Модуль комплексного сопротивления, Ом | 10-11 - 10 |
| Реактивное сопротивление, Ом | 10-5 - 109 |
| Угол фазового сдвига | -180,0° - +179,9° |
| Добротность, фактор потерь | 10-4 - 104 |
| Ток утечки, мА | 10-6 - 10 |
| Базовая погрешность: | |
| L, C, R | ±0,1% |
| D, Q | ±0,001% |
| Рабочие частоты | 25 Гц - 1 МГц (Свыше 1975 фиксированных частот) |
| Время одного измерения | Быстро - 40 мс Норма - 400 мс |
| Период повторения измерений, с | 0,04 - 0,4 |
| Выбор поддиапазона | Автоматический и ручной |
| Уровни измерительного сигнала | 0,04 - 1 В |
| Напряжение смещения | внутреннее (0 - 40)В, внешнее (0 - 120)В |
| Усреднение | За 10 и за 100 единичных измерений |
| Общие требования: | |
| Индикатор | Многофункциональный, 5-разрядный |
| Математическая обработка результатов измерений | есть |
| Интерфейс, интерфейсные функции | RS-232C, полнофункциональный |
| Питание | Сеть 220 В ± 10%, 50 Гц |
| Потребляемая мощность, ВА | 10 |
| Габаритные размеры, (H×W×D) | 130×265×300 мм |
| Масса прибора | 3,5 кг |
| Условия эксплуатации: | |
| Рабочая температура, группа по условиям применения | (5 - 40) °С, 3 ГОСТ 22261-94 |
