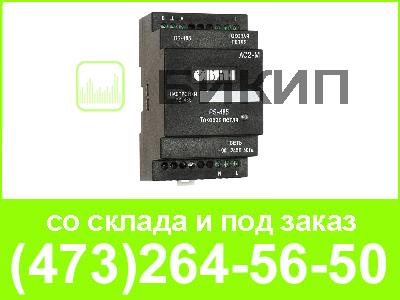

Адаптер интерфейса (преобразователь интерфейса) предназначен для взаимного преобразования интерфейсов «токовая петля» и RS-485. Позволяет передавать данные от одного прибора, имеющего интерфейс «токовая петля», в сеть RS-485 по запросу мастера сети. Передача данных по интерфейсу RS-485 происходит по протоколу ОВЕН или по протоколу Modbus (RTU, ASCII). Таким образом приборы ОВЕН могут быть объединены в единую сеть по интерфейсу RS-485.
Такое объединение в сеть дает возможность создавать системы диспетчеризации на основе уже существующих и зарекомендовавших себя приборов, таких как: ТРМ32, ТРМ33, УКТ38, МПР51
| Питание | |
| Номинальное напряжение питания | ~90...245 В частотой 47...63 Гц |
| Максимальная потребляемая мощность | не более 2 ВА |
| Интерфейс «токовая петля» | |
| Допустимое напряжение гальванической изоляции входов | не менее 1500 В |
| Рекомендуемая длина линии связи | 3 м |
| Ток в токовой петле | 7 мА |
| Напряжение в токовой петле | 37 В |
| Интерфейс RS-485 | |
| Допустимое напряжение гальванической изоляции входов | не менее 1500 В |
| Максимальная длина линии связи | 1200 м |
| Скорость передачи данных | 2400, 4800, 9600, 19200, 38400, 115200 бит/с |
| Поддерживаемые протоколы |
Modbus ASCII Modbus RTU ОВЕН |
| Количество приборов в сети | не более 32 |
| Используемые линии передачи данных | А (D+), В (D—) |
| Корпус | |
| Габаритные размеры | 90×54×57,5 мм |
| Степень защиты | IP20 |
| Крепление | на DIN-рейку, 35 мм |
| Масса | не более 110 г |
| Условия эксплуатации | |
| Температура окружающей среды | —20...+75 °С |
| Атмосферное давление | 84...106,7 кПа |
| Относительная влажность воздуха (при +25 °С и ниже) | не более 80 % |
| Прибор | Версии прошивок |
| ТРМ32-Щ | T32CP66, T32CP73 |
| ТРМ32-Щ4 | T32CP84 |
| ТРМ33-Щ | T33CP90, T33CP95 |
| ТРМ33-Щ4 | t33w403 |
| ТРМ34 | T34U_C22, T34U_C43, T34U_C44, T34KA16, T34KA28 |
| ТРМ38 | T34U_C22, T34U_C43, T34U_C44, T38KA16, T38KA28 |
| УКТ38 | U17CP_IU, U31CP_IU, U32CP_IU, U12KA, U24KA |
| УКТ38-Щ4 | U38u_01, U38u_05, U38i_02, U38i_06, U38tp06, U38tp10, U38tpp05, U38tpp09, U38tr06, U38tr11 |
| МПР51 | M11A, m12new, m12z, M12Z1, M14a, M14b |
| приборы серии PiC | |
| ТРМ1-PiC | t5ui-c04 |
| ТРМ10-PiC | |
| ТРМ12-PiC | t12u-14 |
