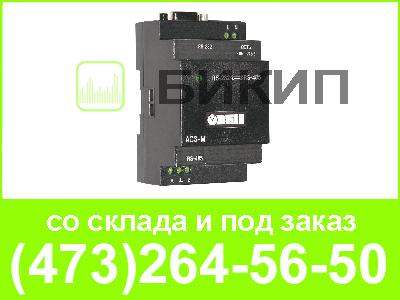

ОВЕН АС3-М служит для взаимного преобразования сигналов интерфейсов RS-232 и RS-485. Позволяет подключать к промышленной информационной сети RS-485 устройство с интерфейсом RS-232 (персональный компьютер, считыватель штрих-кодов, электронные весы и т. д.).
| Питание | |
| Номинальное напряжение питания | |
| — переменное (для АС3-М-220) | 85...245 В, 47...60 Гц |
| — постоянное (для АС3-М-024) | 10...30 В |
| Потребляемая мощность | не более 0,5 ВА |
| Допустимое напряжение гальванической изоляции входов | не менее 1500 В |
| Интерфейс RS-232 | |
| Диапазон напряжения входного сигнала | ±5...15 В |
| Диапазон напряжения выходного сигнала | ±9...11 В |
| Длина линии связи с внешним устройством | не более 10 м |
| Скорость обмена данными | до 115200 бит/с |
| Используемые линии передачи данных | TxD, RxD, GND |
| Интерфейс RS-485 | |
| Диапазон напряжения входного сигнала | 0,2...5 В |
| Диапазон напряжения выходного сигнала | 1,5...5 В |
| Длина линии связи с внешним устройством | не более 1200 м |
| Количество приборов в сети: | |
| — без использования усилителя сигнала | не более 32 |
| — с использованием усилителя сигнала | не более 256 |
| Используемые линии передачи данных | А (D+), В (D—) |
| Корпус | |
| Габаритные размеры | 54×95×57 мм |
| Степень защиты | IP20 |
| Крепление | на DIN-рейку |
| Условия эксплуатации | |
| Температура окружающего воздуха | —20...+75 °С |
| Атмосферное давление | 84...106,7 кПа |
| Относительная влажность воздуха (при +25 °С и ниже) | не более 80 % |
