Абсолютно черное тело АЧТ-45/100/1100 являются эталонными излучателями (не ниже II разряда) и предназначено для градуировки и поверки пирометров в диапазоне температур 100…1100°С в лабораторных и цеховых условиях.

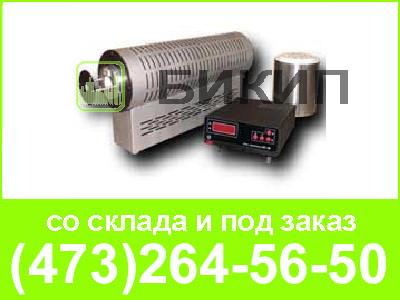

Абсолютно черное тело АЧТ-45/100/1100 состоит из печи трубчатой ПТ, блока управления БУ-1М, эталонного преобразователя термоэлектрического ППО (2-го разряда), термостата нулевого ДДШ 5.868.003 и прецизионного милливольтметра В2-99. Блок управления поддерживает температуру в рабочей зоне ПТ примерно соответствующей заданной. Точное значение температуры АЧТ определяется по измеренному В2-99 значению напряжения на выходе ППО (холодные концы ППО находятся в нулевом термостате при температуре 0°С), пересчитанному в значение температуры.
| Характеристики | АЧТ-45/100/1100 |
| Диапазон воспроизводимых температур, °С | 300 ... 1100 |
| Излучаемый блок управления | БУ-1М |
| Коэффициент излучательной способности | 0,99 |
| Апертура (диаметр выходного отверстия полости излучателя), мм, не менее | 45 |
| Разряд | 2-ой |
| Доверительная погрешность воспроизведения температуры при доверительной вероятности 0,95, не более | 1°С±0,6% от установленной температуры |
| Погрешность поддержания температуры в стационарного режиме, °С, не более | ± 0,5 |
| Дрейф температуры (t) излучателя за 15 минут, °С, не более | 0,5 |
| Время выхода на стационарный режим и время перехода с одного стационарного режима на другой, мин, не более | 120 |
| Разрешающая способность индикации температуры, (на блоке управления), °С | 0,1 (до 1000°С)
1 (свыше 1000°С) |
| Связь с ЭВМ | RS-232 |
| Вид климатического исполнения по ГОСТ 15150-69 | УХЛ4.1 |
| Температура окружающего воздуха, °С | 20±5 |
| Питание | ~220 В; 50Гц |
| Потребляемая мощность, кВт, не более | 5 |
| Габаритные размеры*, мм, не более | |
| - излучателя теплового ИТ | - |
| - печи трубчатой ПТ | 800х200х340 |
| - блока управления | 360х245х110 |
| - термостата нулевого | o220х265 |
| - В2-99 | 270х355х110 |
| Масса*, кг, не более: | |
| - излучателя теплового ИТ (без теплонасителя) | 20,0 |
| - печи трубчатой ПТ | 25 |
| - блока управления | 3,2 |
| - термостата нулевого | 1,5 |
| - В2-99 | 5 |
| * масса и габариты В7-54/3, ЭТС-100, ППО не указаны | |
