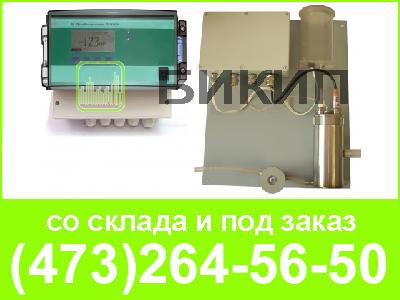

Комплекс измерительный предназначен для определения активности ионов водорода (рН), автоматического приведения результатов измерения значения рН к температуре 25°C, их цифровой индикации и преобразования результатов измерения в стандартный выходной токовый сигнал и стандартные выходные цифровые интерфейсные сигналы. Комплекс может применяться в системах водоподготовки ТЭЦ и АЭС.
- Комплекс рН-220.7МИ прост в эксплуатации, работает в диалоговом режиме с использованием подсказок оператору.
- Результаты настройки хранятся в энергонезависимой памяти анализатора.
- Имеется оперативная самодиагностика (параметров электродной системы и исправности преобразователя) и сигнализация о выходе измеряемой величины за пределы установленных допусков.
- На дисплее преобразователя рН-220.7МИ одновременно индицируются: значение измеряемой величины, потенциала электродной системы, результаты оперативной самодиагностики и температура раствора.
- Гидроблок представляет собой узел, включающий проточную ячейку и приспособления для стабилизации скорости истечения, подщелачивания пробы и проведения настройки, разъемы для подключения преобразователя и др. Расход дорогостоящей пробы при измерении не превышает 5 л/ч.
- Конструкция измерительной ячейки в гидроблоке рН-220.7МИ исключает влияние истечения раствора KCl из электролитического ключа на результаты измерения.
| Измеряемая величина | Единицы измерения | Диапазон измерений | Дискретность |
|
pH
|
-
|
-1,00..14,00
|
0,01
|
|
Eh (ЭДС)
|
мВ
|
-3000..2000
|
1
|
|
T
|
°С
|
-20..150
|
0,1
|
| Индикация | цифровая ЖК |
| Диапазон термокомпенсации | -20..150°С |
| Тип НСХ термодатчика | Pt100 |
| Нормирующие значения (XN): | |
| pH | 1,0; 1,5; 2,0; 5,0; 10,0; 15,0; 20,0; |
| Eh | 100; 150; 200; 250; 500; 1000; 1500; 2000; мВ |
| Нижние пределы XN: | |
| pH | -19,99..19,99 |
| Выходные сигналы: | |
| 0..5 mA (Rн<2 кОм) | |
| 4..20 mA (Rн<500 Ом) | |
| цифровой | C2 (RS-232C) |
| Питание | 220 В или 36 В частотой 50 Гц |
| Потребление | не более 15 В·А |
| Габаритные размеры: | |
| преобразователя | не более 250 x 230 x 130 мм |
| гидроблока | не более 230 x 340 x 80 мм |
| Масса: | |
| преобразователя | не более 1 кг |
| гидроблока | не более 4 кг |
Комплект поставки
Преобразователь П-216.3МИ
Блок гидравлический БГ-1ИТ
Набор запчастей и принадлежностей
Документация
