Описание товара:

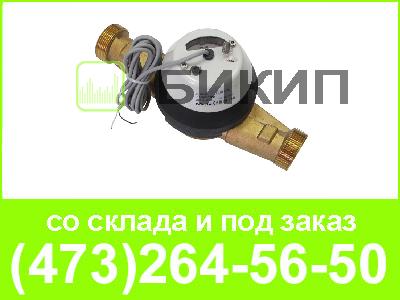

Одноструйные муфтовые водомеры ВСТ-25 тарированы для точного контроля объемов потребления, как холодной, так и горячей воды. Качество питьевой и технической воды должно соответствовать нормам стандарта 51232-98, технических условий и правил 2.04.07-86.
Водомеры позволяет получать данные объема воды, протекающего по трубам диаметром до одного дюйма, под давлением не более 1,6 МПа.
Поток воды не должен превышать подачу в объеме:
- 7,0 м3/час,
- 87 м3/сутки.
Диапазон температуры воды, при которой счетчики способны эффективно работать, лежит в пределах +5 до +150 0С, что полностью охватывает весь спектр температур бытовой горячей воды.
Способы получения результатов
Считывание результатов осуществляется, как с цифровых индикаторов на циферблате, так и дистанционно, с электрических считывающих устройств, к которым проводами подключены счетчики ВСТ-25.
Благодаря встроенному в счетчик магнитному датчику, к считывающим приборам отправляется импульс после прохождения каждых десяти литров воды, что обеспечивает непрерывное отслеживание потоков воды и позволяет вести системный учет.
Для эффективной работа счетчиков необходимо обеспечить температуру воздуха не ниже +5 0С и влажности, до 80 %.
Место установки должны быть защищены от:
- попадания воды и химических веществ,
- механического воздействия, ударов, вибраций,
- воздействия на магнитный датчик посторонних электромагнитных импульсов.
Внимание! Несоблюдение требований установки может привести к нарушению точности измерения.
Счетчики устанавливаются горизонтально, циферблатом вверх. Водопровод в месте крепления счетчика не должен иметь изгибов и ответвлений.
- Перед счетчиком должен быть отрезок горизонтально расположенного трубопровода длиной не менее 125 мм.
- За счетчиком прямой отрезок должен быть не менее 25 мм.
Если пространство недостаточного размера, можно установить стабилизаторы потока, которые комплектуются по предварительной заявке или приобретаются.
Преимущества использования водомеров ВСТ-25
- Простота крепления.
- Допустима установка на участках с ограниченной площадью.
- Возможность дистанционной фиксации показаний.
Счетчики воды ВСТ-25 поставляются после прохождения обязательных испытаний:
- на износостойкость, методом циклической подачи воды,
- на надежность, при максимально допустимой температуре воды +1500С.
Период работы до очередных метрологических испытаний четыре года.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Диаметр условного прохода, DN | 25 |
| Тип: | крыльчатый, одноструйный, сухого типа |
| Температура, °С: | +5...+150 |
| Расход воды, м3/ч, для счетчиков горячей воды | |
| - наименьший Q min Класс А / Класс В | 0,14 |
| - переходный Qt Класс А / Класс В | 0,35 |
| номинальный Qn класс А и класс В | 3,5 |
| наибольший Qmax класс А и класс В | 7,0 |
| Порог чувствительности, м3 /ч, не более | 0,05 |
| Максимальное рабочее давление: | 1,6 МПа |
| Потеря давления: | при максимальном расходе не превышает 0,1 МПа |
| Наибольшее значение роликового указателя: | 999999 |
| Наименьшая цена деления, м3 | 0,0005 |
| Цена импульса | 10л/имп |
| Габаритные размеры (Д?В?Ш), мм, не более | 260?123?93 |
| Масса счетчиков, кг | 2,2 |
| Средний срок службы, не менее | 12 лет |
| Гарантийный срок | 24 месяцев |
| Межповерочный интервал | 4 года |
| Комплект поставки | Счетчик - 1шт; паспорт - 1экз; руководство по эксплуатации - 1экз; упаковка - 1шт |
