Описание товара:

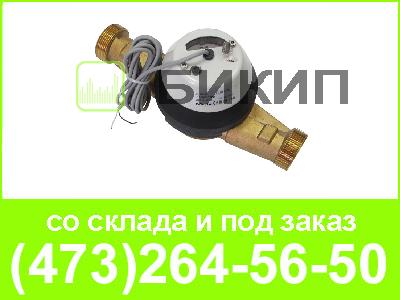

Водомеры ВСХД-25 используются для измерения объемов холодной воды:
- Объемами потребления до 7,0 м3/час и до 87 м3/сутки;
- в потоках по трубам диаметром до одного дюйма;
- под рабочим давлением до 1,6 МПа.
Качество воды регламентировано нормативными документами. Вода не должна содержать твердых включений и растворенных химических элементов, которые, оседая на поверхности лопастей крыльчатки, приводят к искажению показаний.
В счетчики ВСХД-25 вмонтирован магнитный датчик, срабатывающий каждый раз после прохождения через счетчик воды в объеме десяти литров. Включение датчика формирует импульс, который по проводам регистрируется считывающими устройствами и преобразует его в числовое обозначение.
Счетчики воды ВСХД-25 врезаются в горизонтальный участок водопровода, позиционируются циферблатом вверх. Водопровод не должен иметь сгибов и сочленений на участках длиной не менее:
- до счетчика - 125 мм.,
- после счетчика - 25 мм.
Температура воздуха не должна быть ниже +5 0С и выше +50 0С.
Место, где устанавливаются счетчики холодной воды ВСХД-25, должно быть оборудовано защитой водомера от:
- прямого попадания воды;
- механического и химического повреждения;
- воздействия электромагнитного излучения.
Внимание! Нарушение требований установки может привести к изменению точности показаний, заявленных в технических характеристиках.
Преимущественные характеристики:
- возможность непрерывной дистанционной регистрации объемов потребляемой воды;
- простота крепления;
- возможность подключения в местах ограниченных размерами, через промышленные стабилизаторы потока;
- высокая точность показаний.
Срок эксплуатации между проверками шесть лет.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Диаметр условного прохода, DN | 25 |
| Тип: | крыльчатый, одноструйный, сухого типа |
| Температура, °С: | +5...+50 |
| Расход воды, м3/ч, для счетчиков холодной воды | |
| - наименьший Q min Класс А / Класс В | 0,14/0,07 |
| - переходный Qt Класс А / Класс В | 0,35/0,28 |
| номинальный Qn класс А и класс В | 3,5 |
| наибольший Qmax класс А и класс В | 7,0 |
| Порог чувствительности, м3 /ч, не более | 0,05 |
| Максимальное рабочее давление: | 1,6 МПа |
| Потеря давления: | при максимальном расходе не превышает 0,1 МПа |
| Наибольшее значение роликового указателя: | 999999 |
| Наименьшая цена деления, м3 | 0,0005 |
| Цена импульса | 10л/имп |
| Присоединение к трубопроводу | резьбовое 1” 1/4” |
| Габаритные размеры (Д?В?Ш), мм, не более | 260?123?93 |
| Масса счетчиков, кг | 2,2 |
| Средний срок службы, не менее | 12 лет |
| Гарантийный срок | 24 месяцев |
| Межповерочный интервал | 6 лет |
| Комплект поставки | Счетчик - 1шт; паспорт - 1экз; руководство по эксплуатации - 1экз; упаковка - 1шт |
