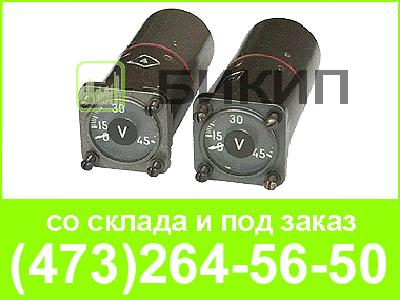

Для измерения напряжения переменного тока частотой от 350 до 900 Гц ( ВФ 0,4 ) и от 800 до 1200 Гц ( ВФ 1).
Приборы работоспособны при вибрационных нагрузках от 0,7 до 1,1 g и частоте вибрации от 10 до 80 Гц, вибропрочен при частотах вибрации от 20 до 80 Гц. Исполнение приборов обычное и тропическое.
|
Тип прибора |
Пределы измерений |
Цена деления шкалы |
Способ включения |
|
ВА –1 |
10-0-30 А 0-30 В |
2,5 А 2,5 В |
С шунтом ША – 140 |
|
ВА –2 |
20-0-60 А 0-30 В |
5 А 2,5 В |
С шунтом ША – 240 |
|
ВА –3 |
40-0-120 А 0-30 В |
10 А 2,5 В |
С шунтом ША – 340 |
Характеристика шунтов
|
Тип шунта |
Номинальный ток, А |
Номинальное падение напряжения, мВ |
Допустимая длительная нагрузка, А |
|
ША 140 |
30 |
75 |
20 |
|
ША-240 |
60 |
75 |
40 |
|
ША-340 |
120 |
75 |
80 |
• Основная погрешность, % :
при работе вольтметром…………………………………………………………+2,0
при работе амперметром………………………………………………………...+2,0
• Основная погрешность наружных шунтов ,%………………………..……….0,2
• Время успокоения , сек………………………………………………………не более 4
• Сопротивление проводов, соединяющих
измерительный прибор с наружным шунтом, Ом…………………….0,035 +0,005
• Габаритные размеры, мм :
измерительного прибора…………………………………………… 65 х 136,5
наружного шунта………………………………………………………85х26х25
• Вес, кг:
измерительного прибора…………………………………………………….0,4
наружного шунта……………………………………………………………..0,1
