Измерители универсальные прецизионные В7-99 предназначены для высокоточного измерения и статистической обработки значений сигналов термоэлектрических преобразователей (ТП) с НСХ по ГОСТ Р 8.585 и с индивидуальной градуировочной характеристикой, сигналов термометров сопротивления (ТС) по ГОСТ Р 8.625-2006 и с индивидуальной градуировочной характеристикой, а также значений напряжения, силы постоянного тока и сопротивления.
Область применения – различные отрасли промышленности.
Измерения производятся по двум независимым каналам с возможностью вычисления разности значений в случае измерения по двум каналам однородных величин.

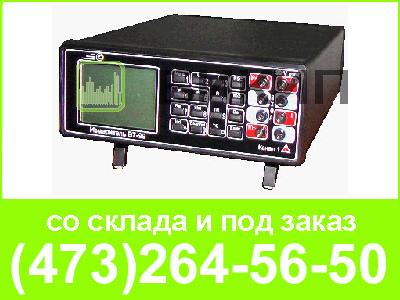

Прибор выполнен в виде настольного переносного прибора с ЖКИ индикатором, клавиатурой из 16 кнопок и группой гнезд для подключения измерительных кабелей, на контакты которых подаются измеряемые сигналы.
Все режимы и параметры работы прибора задаются пользователем, в диалоговом режиме работы с кнопками по ЖКИ индикатору.
Прибор обеспечивает компенсацию температуры "холодного спая" термоэлектрического преобразователя при помощи внешнего термометра сопротивления 100П.
Особенности:
1. При работе с эталонными термометрами сопротивления и термоэлектрическими преобразователями, учитывая введенные в прибор коэффициенты из свидетельств, производить измерение и индикацию измеренной температуры.
2. Наличие двух каналов измерения позволяет одновременно производить сравнение двух измеряемых величин, в частности значений температуры.
3. При работе с датчиками с унифицированным выходным сигналом 4…20 мА или 0…5 мА, вводя в прибор входной диапазон датчика (температура, давление и т..д), позволяет производить пересчет измеренного значения тока непосредственно в значения измеряемой величины датчиком.
| Характеристики | В7-99 |
| Количество измерительных каналов | 2 |
| Измеряемые величины | |
| - по каналу 1 | напряжение, сопротивление, ток, сигналы ТП, сигналы ТС |
| - по каналу 2 | напряжение, сопротивление, сигналы ТП, сигналы ТС |
| Предел допускаемой абсолютной погрешности | |
| - при измерении напряжения постоянного тока, мВ | |
| - в диапазоне ±300 мВ | ±(1,5∙10-3 + 4,5∙10-5∙|U|) мВ, где U - измеренное напряжение |
| - при измерении силы постоянного тока | |
| - в диапазоне ±3 мА | ±(0,3 + 0,45·|I|)·10-3, мА |
| - в диапазоне ±30 мА | ±(3 + 0,45·|I|)·10-3, мА |
| - при измерении сопротивления постоянному току, Ом | |
| - в диапазоне от 0 до 30 Ом | ±(0,0005 + 0,00025·|R-10|), Ом |
| - в диапазоне от 0 до 300 Ом | ±(0,005 + 0,00025·|R-10|), Ом |
| - в диапазоне от 0 до 3000 Ом | ±(0,05 + 0,00025·|R-10|), Ом |
| - при измерении сигналов термоэлектрического преобразователя с компенсацией/без компенсации температуры холодных концов, °C | |
| - ППО | - |
| - ПП (S) в диапазоне от минус 50 до плюс 1768 °C | ±2 |
| - ПР(B) в диапазоне от 250 до 1820 °C | ±2 |
| - ЖК(J) в диапазоне от минус 210 до плюс 1200 °C | ±0,2 |
| - ХА(K) в диапазоне от минус 200 до плюс 1372 °C | ±0,2 |
| - НН(N) в диапазоне от минус 200 до плюс 1300 °C | ±0,2 |
| - ВР(A-1) в диапазоне от 0 до 2500 °C | ±1,5 |
| - ХК(L) в диапазоне минус от 200 до 800 °C | ±0,2 |
| - при измерении сигналов термометров сопротивления, °C | |
| - ЭТС; 50М, 100М; 50П, 100П; Pt50, Pt100 | ±(0,015 + 0,00025·|t|) |
| Рабочая температура применения, °С | от 10 до 35 |
| Напряжение питания, В | 220±22 |
| Мощность, ВА | 25 |
