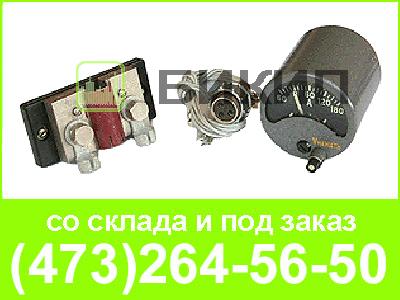

Для измерения тока и напряжения в цепях постоянного тока.
Приборы работоспособны при вибрационных ускорениях до 20 м/ сек2 при частоте вибрации 40-50Гц ,в интервале температур от минус 50 до плюс 50°С
Исполнение приборов обыкновенное и тропическое.
|
Тип приборов |
Пределы измерений |
Цена деления шкалы |
Способ включения |
|
А – 140 А – 240 А – 340 |
10-0-30 А 20-0-60 А 40-0-120 А |
2 А 5 А 10 А |
С шунтом ША – 140 С шунтом ША – 240 С шунтом ША – 340 |
|
В – 140 |
0-30 В |
2В |
Непосредственный |
|
ВА – 140
ВА – 240
ВА – 340 |
10-0-30 А 0-30 В 20-0-60 А 0-30 В 40-0-120 А 0-30 В |
2 А 2 В 5 А 2,5 В 10 А 2,5 В |
С шунтом ША – 140 Непосредственный С шунтом ША – 240 Непосредственный С шунтом ША – 340 Непосредственный |
|
ВА - 180 |
60-0-180 А 0-30 В |
15 А 2,5 В |
С шунтом ША-180 непосредственный |
|
ВА – 440 |
100-0-300 А 0-30 В |
20 А 2 В |
С шунтом ША-440 Непосредственный |
|
ВА – 540 |
100-0-500 А 0-30 В |
50 А 2 В |
С шунтом ША – 540 Непосредственный |
•Основная погрешность на всех отметках шкалы, %:
При работе вольтметров………………………………………....±2
При работе амперметров ………………………… ±2±у ( у- допустимое отклонение от номинального значения сопротивления)
•Предел допустимой дополнительной погрешности на каждые 10°С изменения температуры в пределах температурного диапазона от минус 50 до плюс 50±С , %:
для В –040 и вольтметровой цепи ВА – 040………………. ±0,7
для А – 040 …………………………………………………... ±1,0
для амперметровой цепи ВА-040 ………………………….. ±1,5
•Вес измерительного прибора, кг…………………………………..0,4
•Вес шунтов, кг:
ША-140, ША-240, ША-340……………………………………..….0,1
ША – 180…………………………………………………………….0,25
ША-440, ША-540……………………………………………………0,4
•Габаритные размеры, мм:
Измерительх приборов:
А-040, В-040……………………………………………… …… 60х79,5
ВА-040………………………………………………………….. 60х93,5
Шунтов:
ША-140,ША-240,ША-340………………………………………….85х26х25
ША-180………………………………………………………………85х40х29
ША-440…………………………………………………………..…116х31х35
ША-540……………………………………………………………..132х31х35
•Время установления показаний, с………………………….3
