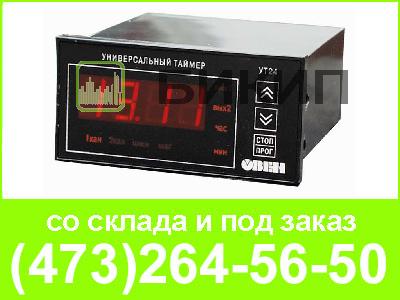

Микропроцессорное реле времени ОВЕН УТ24 предназначено для автоматического управления исполнительными механизмами в различном технологическом оборудовании с помощью произвольной последовательности импульсов.
Позволяет организовать запуск и остановку оборудования, контролировать до 30 различных временных процессов.
Программируемый таймер двухканальный УТ24 ОВЕН выпускается в корпусах
Программируемый таймер ОВЕН УТ24 имеет 3 входа для подключения внешних сигналов управления прибором. К входам могут быть подключены:
Селектор входов определяет назначение входов по отношению к таймерам.
Каждый таймер имеет 4 сигнала управления: «Пуск», «Стоп», «Блокировка» и «Сброс».
Импульс «Пуск» запускает выполнение программы с начала или с места остановки.
Длительность импульса не менее 0,1 мс.
Активный уровень «Стоп» останавливает таймер ОВЕН. Возобновление выполнения программы осуществляется с места остановки при поступлении сигнала «Пуск» и при отсутствии активного уровня «Стоп».
Активный уровень «Блокировка» останавливает выполнение программы на время его наличия. После его снятия программа возобновляет работу с места остановки.
Импульс «Сброс» прекращает выполнение программы и возвращает ее в начало.
Реле времени УТ24 ОВЕН включает в себя два независимых таймера, для каждого из которых пользователь может задавать свою программу формирования импульсов.
Программа представляет собой повторяющуюся заданное число раз последовательность импульсов (циклов). Количество циклов определяется пользователем. Можно задавать как ограниченное количество повторов от 1 до 9999, так и бесконечное.
Цикл состоит из набора шагов, для каждого из которых задается длительность импульса и длительность паузы. Цикл может содержать от 1 до 30 шагов.
Реле времени ОВЕН УТ24 имеет два однотипных выходных устройства (ВУ) для управления исполнительными механизмами. Сигналы управления ВУ имеют гальваническую развязку от схемы прибора.
Выходными устройствами могут быть:
Сигнал с выхода
Тип выходного устройства выбирается пользователем при заказе.
В приборе предусмотрен контроль напряжения питания, благодаря которому при его «аварийном» пропадании или «провале» ниже 160 В производится запись текущих значений параметров выполняемой программы в энергонезависимую память прибора.
После восстановления нормального уровня питающего напряжения прибор включается и сохраненные значения извлекаются из памяти.
Эту функцию можно не использовать, что задается в параметре init.
Параметр | Значение |
Напряжение питания | 130...265 В перем. тока 80...310 В пост. тока |
Количество входов управления | 3 |
Напряж. низкого (активного) уровня на входах | 0...0,8 В |
Напряжение высокого уровня на входах | 2,4...30 В |
Максимально допустимый ток нагрузки | |
— электромагнитных реле | 8 А (220 В и cos φ> 0,4) |
— транзисторных оптопар | 0,2 А (+50 В) |
— оптосимисторов | 50 мА при 300 В или 0,5 А при tимп = 5 мс, 50 Гц |
— дублирующего выхода второго канала | 30 мА при +30 В |
Количество таймеров | 2 |
Длительность временных интервалов | 0...99 ч 59 мин 59,9 с |
Дискретность установки длительности временных интервалов | 0,1 с |
Количество программируемых шагов в цикле | до 30 |
Количество циклов в программе или бесконечное | от 1 до 9999 |
Время задержки начала выполн. программы | 0...9 ч 59 мин 59,9 с |
Типы корпусов | Н, Щ1, Щ2 |
Условия эксплуатации | |
Температура окружающего воздуха | +1...+50 °С |
Атмосферное давление | 86...106,7 кПа |
Относительная влажность воздуха (при 25 °С) | не более 80 % |
