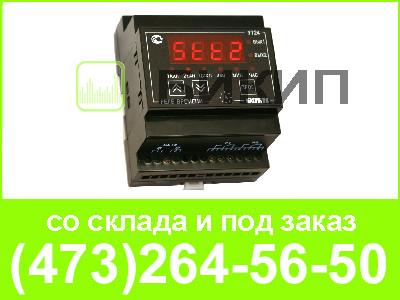

Реле времени УТ24-Д.К
Цена:
0.00 руб. без НДС


Наличие на складе или возможность поставки "под заказ":
Заказ


Напряжение питания переменного тока, В :
130-265

Габаритные размеры, мм :
90х72х58

Количество таймеров :
2

Масса, кг не более :
1




Минимальная сумма покупки - 2000 руб без НДС.

ОВЕН УТ 24 двухканальное реле времени

Назначение программируемого реле

Микропроцессорное реле времени ОВЕН УТ24 предназначено для автоматического управления исполнительными механизмами в различном технологическом оборудовании с помощью произвольной последовательности импульсов.

Позволяет организовать запуск и остановку оборудования, контролировать до 30 различных временных процессов.

Программируемый таймер двухканальный УТ24 ОВЕН выпускается в корпусах 4-х типов: настенном Н и щитовых Щ1 Щ2 Din-реечный.

Основные функции реле времени

  • Программирование кнопками на лицевой панели прибора;
  • Защита параметров от несанкционированного доступа;
  • Подключение трех внешних устройств для запуска, остановки, временной блокировки или сброса программы таймера;
  • Шесть режимов перезапуска таймеров;
  • Две программы из конечного или бесконечного числа циклов по 1...30 шагов (каждый шаг задает включение/выключение исполнительного механизма);
  • Индикация времени, числа циклов или числа шагов, оставшихся до окончания программы;
  • Два независимых таймера для формирования двух независимых программ управления исполнительными механизмами;
  • Сохранение текущих значений параметров программы при отключении питания.

Функциональная схема прибора УТ 24


Внешние входные сигналы реле времени ОВЕН УТ 24

Программируемый таймер ОВЕН УТ24 имеет 3 входа для подключения внешних сигналов управления прибором. К входам могут быть подключены:

  • элементы или устройства, имеющие «сухой» контакт (кнопки, выключатели, герконы, реле и др.);
  • активные датчики, имеющие на выходе транзистор n—p—n-типа с открытым коллекторным выходом; для питания датчиков на клеммник прибора выведено напряжение питания +24...30 В;
  • другие типы датчиков с выходным напряжением высокого уровня, не превышающим +30 В, и низкого уровня, не превышающим 0,8 В. Входной ток при напряжении низкого уровня на входе прибора 0 В, не превышает 15 мА.

Селектор входов реле времени ОВЕН УТ 24

Селектор входов определяет назначение входов по отношению к таймерам.

Сигналы управления таймером ОВЕН УТ24

Каждый таймер имеет 4 сигнала управления: «Пуск», «Стоп», «Блокировка» и «Сброс».

Импульс «Пуск» запускает выполнение программы с начала или с места остановки.

Длительность импульса не менее 0,1 мс.

Активный уровень «Стоп» останавливает таймер ОВЕН. Возобновление выполнения программы осуществляется с места остановки при поступлении сигнала «Пуск» и при отсутствии активного уровня «Стоп».

Активный уровень «Блокировка» останавливает выполнение программы на время его наличия. После его снятия программа возобновляет работу с места остановки.

Импульс «Сброс» прекращает выполнение программы и возвращает ее в начало.

Работа таймеров УТ24 ОВЕН. Формирование программы микропроцессорного реле УТ 24

Реле времени УТ24 ОВЕН включает в себя два независимых таймера, для каждого из которых пользователь может задавать свою программу формирования импульсов.

Программа представляет собой повторяющуюся заданное число раз последовательность импульсов (циклов). Количество циклов определяется пользователем. Можно задавать как ограниченное количество повторов от 1 до 9999, так и бесконечное.

Цикл состоит из набора шагов, для каждого из которых задается длительность импульса и длительность паузы. Цикл может содержать от 1 до 30 шагов.

Выходные устройства

Реле времени ОВЕН УТ24 имеет два однотипных выходных устройства (ВУ) для управления исполнительными механизмами. Сигналы управления ВУ имеют гальваническую развязку от схемы прибора.

Выходными устройствами могут быть:

  • э/м реле;
  • оптотранзисторные ключи;
  • оптосимисторы.

Сигнал с выхода 2-го таймера дублируется транзисторной оптопарой с открытым коллектором.

Тип выходного устройства выбирается пользователем при заказе.

Контроль питания у таймера УТ 24 ОВЕН

В приборе предусмотрен контроль напряжения питания, благодаря которому при его «аварийном» пропадании или «провале» ниже 160 В производится запись текущих значений параметров выполняемой программы в энергонезависимую память прибора.

После восстановления нормального уровня питающего напряжения прибор включается и сохраненные значения извлекаются из памяти.

Эту функцию можно не использовать, что задается в параметре init.

Технические характеристики двухканального реле УТ24

Параметр Значение
Напряжение питания 130...265 В перем. тока 80...310 В пост. тока
Количество входов управления 3
Напряж. низкого (активного) уровня на входах 0...0,8 В
Напряжение высокого уровня на входах 2,4...30 В
Максимально допустимый ток нагрузки
— электромагнитных реле 8 А (220 В и cos φ> 0,4)
— транзисторных оптопар 0,2 А (+50 В)
— оптосимисторов 50 мА при 300 В или 0,5 А при tимп = 5 мс, 50 Гц
— дублирующего выхода второго канала 30 мА при +30 В
Количество таймеров 2
Длительность временных интервалов 0...99 ч 59 мин 59,9 с
Дискретность установки длительности временных интервалов 0,1 с
Количество программируемых шагов в цикле до 30
Количество циклов в программе или бесконечное от 1 до 9999
Время задержки начала выполн. программы 0...9 ч 59 мин 59,9 с
Типы корпусов Н, Щ1, Щ2
Условия эксплуатации
Температура окружающего воздуха +1...+50 °С
Атмосферное давление 86...106,7 кПа
Относительная влажность воздуха (при 25 °С) не более 80 %



Посмотреть техническое описание на предыдущую продукцию: УТ24-Д.Р

Посмотреть техническое описание на следующую продукцию: УТ24-Д.С
