Трансформаторы тока - статические электромагнитные приборы, служащие для преобразования напряжения переменного тока.
В зависимости от назначения бывают измерительные, защитные, промежуточные или лабораторные трансформаторы. Например, измерительные трансформаторы тока используются для измерения больших токов и напряжений в устройствах релейной защиты электроэнергетических систем, в связи с чем к точности таких приборов предъявляются высокие требования.

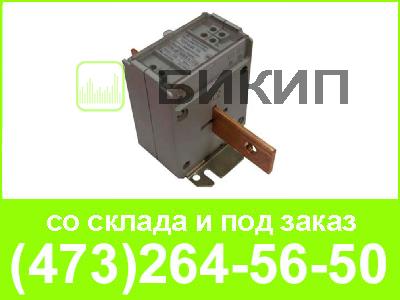

Трансформаторы тока ТОП 0,66 спроектированы для передачи амперметрам, ваттметрам, фазометрам, электросчетчикам в установках переменного тока (при напряжении до 0,66 kV и частоте, равной 50 Hz) измерительной информации в виде сигнала.
Подобные приборы состоят из сердечника, собранного из специальных стальных листов, на который надеты катушки с разным числом витков. Первичная обмотка включается в сеть переменного тока. При наличии нескольких вторичных обмоток можно одновременно от одной и той же сети питать приборы. Работающие при разных значениях напряжения. Например, одна вторичная обмотка используется для подключения устройств защиты, другая, более точная – для подключения счетчика электричества.
ТОП 0,66 (класс точности 0,5; 1,0)
Тип магнитопровода - электротехническая сталь
Тип шины - медная или алюминиевая
номинальный первичный ток |
номинальный вторичный ток, А |
номинальная вторичная нагрузка, VА |
условия эксплуатации |
A1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000 |
1; 5 |
5 (для класса точности 0.5); 10 (для класса точности 1.0) |
температура -45...+40 С, относительная влажность 98 % при температуре 25 °С(У3). температура -10...+50 °С, относительная влажность 98 % при температуре 35 °С(Т3) Номинальная частота 50 Hz. |
