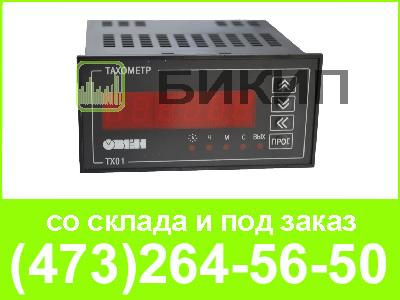

Электронный тахометр ОВЕН ТХ01 применяется для того, чтобы измерять частоту вращения вала, времени наработки агрегатов, линейной скорости перемещения конвейера.
ОВЕН ТХ01 определяет мгновенную частоту поступающих импульсов. Пользователь имеет возможность самостоятельно выбрать масштаб отображения значения:
Посредством функции множителя можно перевести частоту в линейную скорость, в удобном пользователю масштабе.
Значение таймера наработки или частота отображается на ярком шестиразрядном индикаторе электронного тахометра ТХ01.
В Датчиком может служить элемент типа «сухой контакт», а так же бесконтактный датчик NPN-типа, для питания последних был предусмотрен встроенный источник питания 24В=.
Так же тахометр ТХ01 имеет возможность выдавать управляющие сигналы, посредством наличия одного или двух выходных элемента, количество которых определяется при заказе.
Если выходной элемент ключевого типа, то электронный тахометр может повышать значения частоты, сигнализировать о падении, а так же сигнализировать о достижении предельного времени наработки оборудования.
Если пользователь выбирает тахометр ТХ01 с аналоговым выходом либо 4…20мА или 0…10В, то прибор превращается в П-регулятор и выдает управляющий сигнал в зависимости от рассогласования.
Так же аналоговый выход электронного тахометра можно использовать в качестве регистратора, тогда сигнал изменяется в зависимости от значения частоты.
Пользователь самостоятельно может выбирать значения верхней и нижней границы сигнала. Данная функция очень полезна для передачи значения частоты на самописец, в системы регулирования или в системы диспетчеризации.
Питание
|
|||
Диапазон переменного напряжения ТХ01-224.Х.ХХ
напряжение, В |
от 90 до 264 (номинальные значения 110, 220 или 240)
|
||
частота, Гц
|
от 47 до 63 (номинальные значения 50 и 60 Гц)
|
||
Диапазон напряжения постоянного тока
ТХ01-224.Х.ХХ, В |
от 20 до 34 (номинальное значение 24)
|
||
Диапазон напряжения постоянного тока
ТХ01-24.Х.ХХ, В |
от 10,5 до 30 (номинальные значения 12 и 24)
|
||
Максимальная потребляемая мощность, ВА
|
не более 5
|
||
Выходные элементы
|
|||
Тип ВУ
|
Технические характеристики
|
Значение
|
|
Реле электромагнитное (Р)
|
Номинальный ток нагрузки, А, не менее
|
8
|
|
Номинальное напряжение нагрузки переменного тока с частотой 50 Гц и cos ? >0,4, В, не менее
|
240
|
||
Максимальное напряжение нагрузки постоянного тока, В, не менее
|
30
|
||
Электрическая прочность контактов, В, не менее
|
1000
|
||
Оптопара транзисторная n-p-n-типа (К)
|
Максимальный ток нагрузки, мА, не менее
|
400
|
|
Максимальное напряжение постоянного тока,
В, не менее |
60
|
||
Оптопара симисторная (С)
в режиме коммутации нагрузки |
Максимальный ток нагрузки, мА, не менее Максимальное действующее напряжение переменного тока, В, не менее
|
40
240 |
|
ЦАП
«параметр-ток» (И) |
Выходной сигнал постоянного тока, мА
Сопротивление нагрузки, Ом Номинальное сопротивление нагрузки Напряжение питания ЦАП, В Основная приведенная погрешность выходов ЦАП, %, не более |
от 4 до 20
от 0 до 1300 700 Ом от 10 до 36 0,5 |
|
ЦАП
«параметр-напряжение» (У) |
Выходной сигнал постоянного напряжения
Сопротивление нагрузки, не менее Напряжение питания ЦАП Основная приведенная погрешность выходов ЦАП, %, не более |
от 0 до 10 В
5 кОм от 15 до 36 В 0,5 |
|
Характеристики входов
|
|||
Параметр
|
Значение
|
||
Максимальный входной ток, мА, не менее
|
10
|
||
Входной ток при активном уровне сигнала, мА, не менее
|
4,5
|
||
Максимальное входное напряжение, В, не менее
|
30
|
||
Длительность импульса на счетном входе, мкс, не менее
|
10
|
||
Длительность сигнала на входе «Счет наработки», мс, не менее
|
300
|
||
Метрологические характеристики
|
|||
Параметр
|
Значение
|
||
Предел допускаемой приведенной погрешности измерений, %, не более
|
±0,5
|
||
Межповерочный интервал, лет
|
2
|
||
Средний срок службы, лет
|
12
|
