Тахометр предназначен для непрерывного дистанционного измерения частоты вращения частей машин и механизмов с предоставлением результата на пятиразрядном цифровом индикаторе.

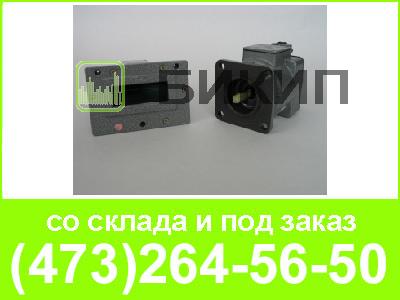

Тахометр состоит из первичного преобразователя и показывающего прибора.
В зависимости от коэффициента тахометра первичные преобразователи выпускаются четырех типов: ППЭ-Д1, ППЭ-Д2, ДЭМ, ДЭМ-1, а показывающие приборы одного типа - ТЭ-Д. Показывающие приборы и однотипные первичные преобразователи соответственно взаимозаменяемы.
Допускается раздельная поставка первичных преобразователей и показывающих приборов.
Основные технические характеристики
Диапазон измерений, коэффициент тахометра в зависимости от типа первичного преобразователя приведены в таблице 1.
Таблица1
Тип первичного преобразователя | Диапазон измерения, об/мин | Коэффициент тахометра |
ППЭ-Д1 ППЭ-Д2 ДЭМ ДЭМ-1 |
1 - 5000 1 - 10000 100 - 10000 100 - 5000 |
1:1 1:2 1:2 1:1 |
Примечание. Под коэффициентом тахометра понимается отношение значения входной частоты вращения к значению частоты вращения, показываемой показывающим прибором.
Верхний предел измерения тахометра, об/мин, не более | 10000 |
Класс точности тахометра | 0,5 |
Дискретность измерения, об/мин | 1 |
Питание электронного тахометра: | |
- от источника постоянного тока напряжением, В | 24±3,6 |
- или от выпрямителя без фильтрации выпрямленного тока со средним значением выпрямленного напряжения, В | 27 |
Потребляемая мощность тахометром, В•А, не более | 5 |
Длина линии связи между первичным преобразователем и показывающим прибором, м, не более | 100 |
Параметры окружающей среды - температура, °С: | |
- для первичных преобразователей | -40...+80 |
- для показывающих приборов | -40...+60 |
- относительная влажность при температуре 35 °С, % | 95 |
Габаритные размеры, мм: | |
- показывающего прибора | 62х102х116 |
- первичного преобразователя ДЭМ, ДЭМ-1 | 62х102х134 |
- первичного преобразователя ППЭ-Д1, ППЭ-Д2 | 62х72х108 |
Масса, кг: | |
- первичного преобразователя | 0,55 |
- показывающего прибора | 0,48 |
- переходной коробки | 0,06 |
Комплект поставки
Таблица2
Наименование и условное обозначение прибора | Количество, шт. | |||
комплект | ||||
№1 | №2 | №3 | №4 | |
Прибор показывающий ТЭ-Д Преобразователь первичный ППЭ-Д1 Преобразователь первичный ППЭ-Д2 Коробка переходная |
1 1 - - |
2 1 - 1 |
1 - 1 - |
2 - 1 1 |
Примечания:
