Метанометр СПУТНИК предназначен для автоматического контроля и измерения содержания метана в атмосфере сред, опасных по газу и пыли, в том числе рудничных, а также выдачи световой и звуковой сигнализации при превышении заданного уровня концентрации метана.
Метанометр имеет взрывозащищенное исполнение и может применяться во взрывоопасных средах - в шахтах и на поверхности, включая химические и нефтегазохимические производства, на предприятиях энергетики, связи, строительства, ЖКХ и в других отраслях промышленности.
Результат измерения содержания метана в атмосфере (% об. д.) отображается на цифровом табло.
Показания табло индикации при опасном содержании метана:
- "ООО" при объемной доле метана от 5 до 17 % (взрывоопасно);
- "УУУ" при объемной доле метана от 17 до 100 % (удушье).
Метанометр обеспечивает световую и звуковую сигнализацию:
- о неисправности цепей сенсора сдвоенные короткие сигналы;
- о превышении заданного порога срабатывания - с частотой 1 Гц;
- о превышении порога срабатывания на 0,5 и более % объемной доли метана - с частотой 8 Гц;
- о разряде батареи до напряжения 3,3 В - непрерывной звуковой сигнал в течение 10 с с последующим ыключением метанометра.

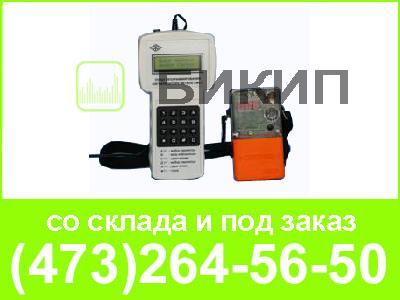

Программирование (задание параметров) и чтение информации о результатах измерения и о технологических параметрах метанометра при настройке и контроле производится с помощью пульта программирования. Прибор оборудован беспроводной системой обмена информацией с пультом программирования.
По заказу потребителя метанометры комплектуются автоматическими индивидуальными зарядными устройствами ЗУ-СГГ от сети 220 В.
Также для заряда метанометров СПУТНИК предназначены:
- автоматические зарядные станцияии СТАРТ-01 и СТАРТ-01.1 на 96 и 48 мест подключения соответственно;
- сменные зарядные панели ЗП-1 на 9 мест, для переоборудования уже существующих зарядных столов;
- зарядные шкафы СТАРТ-М на 16 мест.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Уровень взрывозащиты |
0 ЕхiasIIAT4 X / РО ExiasI X |
|
Степень защиты от внешних воздействий |
IP54 |
|
Диапазон измерений |
от 0,0 до 2,5 % об. д. СН4 |
|
Диапазон показаний |
от 2,5 до 100 % об. д. СН4 |
|
Диапазон установки порога срабатывания сигнализации |
от 0,5 до 2,0 % об. д. СН4 |
|
Предел допускаемого значения абсолютной погрешности при измерении от 0,0 до 2,5 % об. д. СН4 |
± 0,2 % об. д. СН4 |
|
Питание от аккумуляторной батареи, напряжение |
от 4,2 до 3,25 В |
|
Время непрерывной работы без перезарядки |
не менее 10 ч |
|
Габаритные размеры |
131х81х30 мм |
|
Масса |
250 г |
|
Температура окружающей среды |
от 5 до 35 °С |
|
Относительная влажность |
до 100 % при 35 °С |
