Предназначен для контроля местных скоплений метана в районе действия подземных компрессорных станций, очистных и проходческих комбайнов, а также, других горных машин и механизмов. Метанометр обеспечивает выдачу предупредительной сигнализации и отключение энергии электропитания горной машины при превышении в контролируемой атмосфере предельно-допустимого значения концентрации метана.
Метанометр предназначен для применения на шахтах, особо опасных по газу и (или) пыли.
МГМ-1 - для горных машин;
МГМ-1.1 - для подземных компрессорных станций.

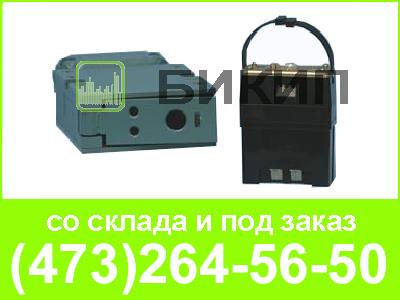

Метанометр МГМ-1 конструктивно выполнен в виде двух блоков – метано-метрический блок МР-3 и блок питания БП-3 – соединенных при помощи винта и встраиваемых в защитный кожух КЗМ-1, укрепленный на корпусе горной машины.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Уровень взрывозащиты |
РО Exias I |
|
Степень защиты от внешних воздействий |
IP54 |
|
Значения порога срабатывания предупредительной сигнализации |
1,5 % об. д. метана |
|
Значение порога срабатывания, при котором |
|
|
Пределы допускаемых основных абсолютных |
± 0,2 % об. д. метана |
|
Время непрерывной работы без перезарядки |
не менее 10 ч |
|
Время срабатывания |
не более 20 с |
|
Сигнализация |
световая и звуковая |
|
Напряжение контроля разряда батареи блока питания |
2,05 ± 0,05 В |
|
Герметичная аккумуляторная батарея |
SAFT |
|
Напряжение питания |
2,3+0,4 В |
|
Габаритные размеры: |
|
|
метанометрического блока |
72х115х55 мм |
|
блока питания |
58х114х54 мм |
|
кожуха |
350х170х80 мм |
|
Суммарная масса метанометра |
13 кг |
|
Масса переносного блока |
1 кг |
|
Условия эксплуатации: |
|
|
температура окружающей среды |
от 5 до 35 °С |
|
относительная влажность окружающего воздуха |
до 100 % |
В комплект поставки входит метанометрический блок МР-3 (2 шт.), блок питания БП-3 (4 шт.), зарядное устройство, кожух защитный КЗМ-1, комплект инструмента, технологические кабели, комплект документации.
