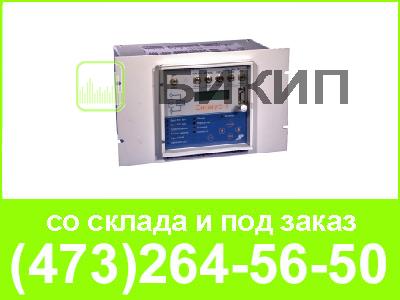

Устройство микропроцессорной защиты Сириус-Т», предназначено для выполнения функций основной защиты двухобмоточного (в том числе с расщепленной обмоткой) трансформатора с высшим напряжением 35-220 кВ. Также возможно использование в качестве дифференциальной защиты реактора или мощного синхронного двигателя. Содержит подменную МТЗ ВН и МТЗ НН с внешним комбинированным пуском напряжения.
Устройство Сириус-Т может применяться для защиты элементов распределительных сетей как самостоятельное устройство, так и совместно с другими устройствами РЗА (например, резервной защитой силового трансформатора, газовой защитой и т.д.).
Наименование параметра
|
Значения
|
|
1
|
Входные аналоговые сигналы:
|
|
|
число входов по току
|
6
|
|
номинальный ток фаз (IА, IВ, IС), А
|
5 (1)*
|
|
максимальный контролируемый диапазон токов, А
|
0,2 – 200 (0,04 – 40)*
|
|
рабочий диапазон токов, А
|
1,0 – 200 (0,2 – 40)*
|
|
основная относительная погрешность измерения токов в фазах, %
|
±3
|
|
термическая стойкость токовых цепей, А, не менее:
|
|
|
длительно
|
15 (3)*
|
|
кратковременно (2 с)
|
200 (40)*
|
|
частота переменного тока, Гц
|
50 ± 0,5
|
|
потребляемая мощность входных цепей для фазных токов в номинальном режиме (I = 5 А), В⋅А, не более:
|
0,5 (0,1)*
|
2
|
Входные дискретные сигналы постоянного тока (220/110 В)
|
|
|
число входов
|
19
|
|
входной ток, мА, не более
|
20
|
|
напряжение надежного срабатывания, В (исполнение 220 В)
|
160 – 264
|
|
(исполнение 110 В)
|
75 – 132
|
|
напряжение надежного несрабатывания, В (исполнение 220 В)
|
0 – 120
|
|
(исполнение 110 В)
|
0 – 60
|
|
длительность сигнала, мс, не менее
|
20
|
3
|
Выходные дискретные сигналы управления (220 В)
|
|
|
количество выходных реле
|
12
|
|
коммутируемое напряжение переменного или постоянного тока, В, не более
|
264
|
|
коммутируемый постоянный ток замыкания/размыкания при активно-индуктивной нагрузке с постоянной времени L/R = 50 мс, А, не более -
|
5 / 0,15
|
|
коммутируемый переменный ток замыкания/размыкания, А, не более
|
05.май
|
4
|
Выходной дискретный сигнал «Отказ»
|
|
|
тип контакта
|
нормально
|
|
|
замкнутый
|
*- в скобках указаны параметры для исполнения 1 А. При заказе необходимо дополнительно оговорить.
