Назначение

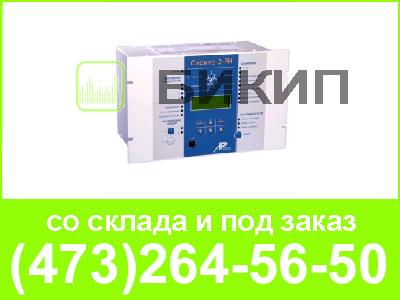

Устройство регулирования напряжения трансформатора Сириус-2-РН предназначено для управления электроприводами РПН при автоматическом регулировании коэффициента трансформации силовых трансформаторов.
Устройство предназначено для установки на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 3–500 кВ.
Устройство предназначено для применения на подстанциях с плавно или резко изменяющейся нагрузкой.
Сириус-2-РН обеспечивает:
- автоматическое поддержание напряжения в заданных пределах;
- коррекцию уровня регулируемого напряжения по току нагрузки;
- формирование импульсных или непрерывных команд управления электроприводами РПН;
- контроль исправности электроприводов РПН в импульсном режиме работы;
- одновременный контроль двух систем шин;
- оперативное переключение регулирования с одной системы шин на другую;
- блокировку работы и сигнализацию при обнаружении неисправности электропривода РПН;
- блокировку регулирования внешними релейными сигналами;
- блокировку регулирования при обнаружении перегрузки, превышении 3U0 (или U2) или при пониженном измеряемом напряжении;
- оперативное изменение установки по напряжению поддержания с одного, заранее выбранного значения, на другое;
- измерение текущей ступени переключения РПН.
Сириус-2-РН обеспечивает следующие эксплуатационные возможности:
- задание внутренней конфигурации и режима работы устройства;
- ввод и хранение установок;
- контроль и индикацию значения напряжений и токов, подводимых к устройству;
- обеспечение регулирования коэффициента трансформации силового трансформатора;
- передачу текущих параметров, ввод и изменение установок по линии связи;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку выходов при неисправности устройства для исключения ложных срабатываний;
- получение дискретных сигналов, выдачу предупредительной сигнализации;
- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения.
Функции, выполняемые Сириус-2-РН:
- регулирование коэффициента передачи силового трансформатора путем переключения отводов его первичной обмотки с помощью РПН;
- обеспечение необходимых блокировок, запрещающих регулирование;
- контроль отработки команд устройством РПН.
Дополнительные сервисные функции Сириус-2-РН:
- встроенные часы-календарь;
- измерение текущих значений напряжений и тока компенсации;
- два (три) независимых интерфейса линии связи;
- вывод текущей ступени переключения РПН на внешний индикатор или ТИ.
Сириус-2-РН производит измерение параметров входных аналоговых сигналов:
- линейного напряжения регулируемой секции;
- линейного напряжения контролируемой секции;
- напряжения нулевой последовательности регулируемой секции шин (второго линейного напряжения регулируемой секции);
- напряжения нулевой последовательности контролируемой секции шин (второго линейного напряжения контролируемой секции);
- одного из фазных токов ввода секции шин, являющейся регулируемой;
- одного из фазных токов ввода секции шин, являющейся контролируемой;
- одного из фазных токов через секционный выключатель регулируемой секции шин;
- одного из фазных токов через секционный выключатель контролируемой секции шин.
При измерениях напряжения и тока осуществляется цифровая фильтрация входных сигналов и их обработка относительно промышленной частоты 50 Гц.
Устройство Сириус-2-РН имеет каналы связи для передачи на компьютер данных аварийных ситуаций, просмотра и изменения установок, а также контроля текущих параметров устройства.
Вид климатического исполнения УХЛ3.1 по ГОСТ 15150 с расширенным диапазоном температуры окружающего воздуха при эксплуатации:
Верхнее значение температуры окружающего воздуха при эксплуатации:
– рабочее +55°С;
– предельное рабочее +55°С.
Нижнее значение температуры окружающего воздуха при эксплуатации:
– рабочее минус 20°С;
– предельное рабочее минус 40°С.
Примечание: (при снижении температуры до минус 40°С основные функции устройства сохраняются, но информация, отображаемая на ЖК индикаторе, становится нечитаемой).
Рабочее значение относительной влажности воздуха 98% при +25°С.
Устройство Сириус-2-РН предназначено для эксплуатации в следующих условиях:
- высота над уровнем моря не более 2000 м (атмосферное давление – от 550 до 800 мм рт. ст.), при использовании на большей высоте надо использовать поправочный коэффициент, учитывающий снижение изоляции, согласно ГОСТ 15150;
- окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы;
- место установки должно быть защищено от попадания брызг, воды, масел, эмульсий, а также от прямого воздействия солнечной радиации.
Применение в устройстве Сириус-2-РН модульной микропроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность повысить чувствительность и расширить функции терминала.
Реализованные в устройстве алгоритмы, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение проектировщикам и эксплуатационному персоналу.
Технические характеристики Сириус-2-РН:
В зависимости от исполнения электрическое питание устройства осуществляется от источника постоянного, переменного (частотой от 45 Гц до 55 Гц) или выпрямленного тока напряжением от 178 В до 242 В, или от источника постоянного тока напряжением от 88 В до 132 В.
Потребляемая мощность не более 15 ВА
Входные аналоговые сигналы:
- число входов по току 4
- число входов по напряжению 4
- номинальный входной переменный ток (Iном), А 5 (1)
- номинальное входное переменное напряжение (Uном), В 100
- рабочий диапазон токов, А (0,1…2,1) ? Iном
- рабочий диапазон напряжений, В (0,05…1,5) ? Uном
- рабочий диапазон частот, Гц 48…52
- мощность потребления по цепям тока при Iном, ВА, не более 0,5
- мощность потребления по цепям напряжения при Uном, ВА, не более 0,5
Верхние границы диапазонов измерения входных величин:
- переменное напряжение, В 150,0
- переменный ток, А, при Iном = 5 А 18,00
- переменный ток, А, при Iном = 1 А 3,6
Диапазоны / дискретность задания установок:
- напряжения поддержания (Uпод), % от Uном 80…140 / 1
- напряжения зоны нечувствительности (?U), % от Uпод 1,0…20,0 / 0,1
- минимального напряжения (Umin), % от Uном 50…100 / 1
- максимального напряжения (Umax), % от Uном 100…150 / 1
- напряжения 3U0, вторич., В 5…60 / 1
- напряжения U2, вторич., В 3…60 / 1
- максимального тока (Imax), % от Iном (Iном – номинальный первичный ток измерительного трансформатора тока) 10…210 / 1
- токовой компенсации (Uкомп), % от Uпод 0,0…20,0 / 0,1
- задержки времени выдачи первичной команды на управление приводом (T1), с 1…200 / 1
- задержки времени выдачи повторной команды на управление приводом в том же направлении (T2), с 0,1…200,0 / 0,1
- задержки времени выдачи очередной команды на управление приводом при отработке перенапряжения (T3), с 0,1…10,0 / 0,1
Основная приведенная погрешность измерения в рабочем диапазоне при частоте входного сигнала 50 ± 0,5 Гц:
- по току, % ±3
- по напряжению, % ±0,5
Дополнительная погрешность измерения при изменении температуры окружающей среды в рабочем диапазоне на каждые 10°С:
- по току, % ±1
- по напряжению, % ±0,2
Дополнительная погрешность измерения при изменении частоты входного сигнала в рабочем диапазоне на каждый 1 Гц:
- по току, % ±0,2
- по напряжению, % ±0,2
Состав изделия Сириус-2-РН:
В состав устройства входят следующие модули:
– модуль микроконтроллера (МК);
– модуль оптронного ввода (ОВ);
– модуль выходных реле (ВР);
– модуль трансформаторов тока (ТТ);
– модуль трансформаторов напряжения (ТН);
– модуль питания (ПИТ);
– модуль клавиатуры и индикации (КИ);
– модуль логометра (ЛОГ) (один из двух вариантов поставки).

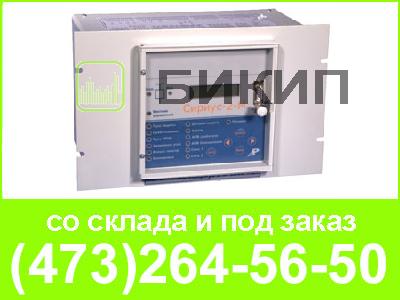

Конструктивно устройство представляет собой металлический каркас со съемными кожухом и крышками, в котором на направляющих размещаются модули (кроме модуля КИ). Модуль КИ размещается на передней панели устройства.
