Назначение

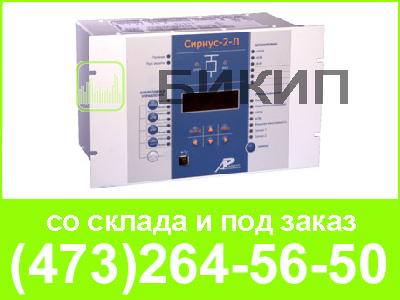

Сириус-2-Л, Сириус-21-Л предназначены для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 3–35 кВ.
Устройство устанавливается в релейных отсеках комплектных распределительных устройств (КРУ, КРУН и КСО), на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 6–35 кВ. Устройство предназначено для защиты воздушных и кабельных линий, а также трансформаторов, преобразовательных агрегатов и т.д.
Сириус-2-Л, Сириус-21-Л являются комбинированными микропроцессорными терминаломи релейной защиты и автоматики.
Применение в устройстве модульной мультипроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность снизить ступени селективности и повысить чувствительность терминала.
Реализованные в устройстве алгоритмы функций защиты и автоматики, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение новой техники проектировщикам и эксплуатационному персоналу.
Устройства Сириус-2-Л, Сириус-21-Л могут применяться для защиты элементов распределительных сетей как самостоятельные устройства, так и совместно с другими устройствами релейной защиты и автоматики (например, дуговой защитой, защитой от однофазных замыканий на землю, защитой шин и т.д.).
Сириус-2-Л, Сириус-21-Л обеспечивают следующие эксплуатационные возможности:
- выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
- задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
- ввод и хранение установок защит и автоматики;
- контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
- определение места повреждения линии (для воздушных линий);
- передачу параметров аварии, ввод и изменение установок по линии связи;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях комплектных распределительный устройств.
Функции защиты Сириус-2-Л, Сириус-21-Л:
- трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов;
- автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя;
- защита от обрыва фазы питающего фидера (ЗОФ);
- защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник;
- защита от однофазных замыканий на землю по току основной частоты;
- выдача сигнала пуска МТЗ для организации логической защиты шин.
Функции автоматики, выполняемые Сириус-2-Л, Сириус-21-Л:
- операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
- возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;
- формирование сигнала устройств резервирования отказов выключателя при отказах своего выключателя;
- одно- или двукратное автоматическое повторное включение;
- исполнение внешних сигналов автоматическая частотная разгрузка и частотное автоматическое повторное включение.
Дополнительные сервисные функции:
- определение места повреждения при срабатывании максимальной токовой защиты (МТЗ);
- фиксация токов в момент аварии;
- дополнительная ступень МТЗ-4 для реализации «адресного» отключения или сигнализации длительных перегрузок;
- измерение времени срабатывания защиты и отключения выключателя;
- встроенные часы-календарь;
- возможность встраивания устройства в систему единого точного времени станции или подстанции;
- измерение текущих фазных токов;
- дополнительные реле и светодиоды с функцией, заданной пользователем;
- цифровой осциллограф;
- регистратор событий.
Устройство производит измерение электрических параметров входных аналоговых сигналов
фазных токов IА, IВ, IС, тока нулевой последовательности 3I0, а также вычисление тока обратной последовательности I2.
Элементная база входных и выходных цепей обеспечивает совместимость Сириус-2-Л, Сириус-21-Л с любыми устройствами защиты и автоматики разных производителей – электромеханическими, электронными, микропроцессорными, а также сопряжение со стандартными каналами телемеханики.
Сириус-2-Л, Сириус-21-Л имеет каналы связи для передачи на компьютер данных аварийных отключений, просмотра и изменения установок, контроля текущего состояния устройства, а также дистанционного управления выключателем.
Сириус-2-Л, Сириус-21-Л могут поставляться самостоятельно для использования на действующих объектах при их модернизации или реконструкции. Кроме того, Сириус-2-Л, Сириус-21-Л могут входить в комплектные поставки при капитальном строительстве электроэнергетических объектов.
Сириус-2-Л, Сириус-21-Л изготавливаются в климатическом исполнении УХЛ3.1 по ГОСТ 15543.1 и ГОСТ 15150:
- верхнее рабочее значение температуры окружающего воздуха при эксплуатации +55°С; ? нижнее рабочее значение температуры окружающего воздуха при эксплуатации минус 20°С;
- нижнее предельное рабочее значение температуры окружающего воздуха при эксплуатации минус 40°С (при снижении температуры ниже минус 20°С основные функции защиты сохраняются, но информация, отображаемая на жидкокристаллическом индикаторе, становится нечитаемой);
- относительная влажность при +25°С – до 98%.
Номинальные рабочие значения механических внешних воздействующих факторов – по ГОСТ 17516.1 для группы механического исполнения М7:
- синусоидальная вибрация в диапазоне частот от 0,5 до 100 Гц с амплитудой ускорения 10 м/с2 (1g), степень жесткости 10а;
- удары многократного действия с пиковым ударным ускорением 30 м/с2 (3g) и длительностью действия от 2 до 20 мс, степень жесткости 1.
Условия эксплуатации Сириус-2-Л, Сириус-21-Л:
- высота над уровнем моря не более 2000 м, при использовании на большей высоте необходимо использовать поправочный коэффициент, учитывающий снижение электрической прочности изоляции, согласно ГОСТ 15150;
- окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы;
- место установки должно быть защищено от попадания брызг, воды, масел, эмульсий, а также от прямого воздействия солнечной радиации.
Питание устройства осуществляется от источника переменного (от 45 до 55 Гц), постоянного или выпрямленного тока напряжением от 178 до 242 В или от источника постоянного тока напряжением от 88 до 132 В, в зависимости от исполнения.
Мощность, потребляемая устройством от источника оперативного постоянного тока в дежурном режиме – не более 7 Вт, в режиме срабатывания защит – не более 15 Вт.
Габаритные размеры устройства не превышают 305?190?215 мм.
Масса устройства без упаковки не превышает 7 кг.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра | Значение | |
1 | Входные аналоговые сигналы: | |
частота переменного тока, Гц | 50 ±0,5 | |
число входов по току | 4 | |
номинальный ток фаз (IА, IВ, IС), А (исполнение 1 А) | 1 | |
(исполнение 5 А) | 5 | |
максимальный контролируемый диапазон токов в фазах, А (исполнение 1 А) | 0,05 — 40 | |
(исполнение 5 А) | 0,2 — 200 | |
рабочий диапазон токов в фазах, А (исполнение 1 А) | 0,2 — 40 | |
(исполнение 5 А) | 1,0 — 200 | |
основная относительная погрешность измерения токов в фазах, % | ±3 | |
максимальный контролируемый диапазон тока 3I0, А | 0,005 — 5 | |
рабочий диапазон тока 3I0, А | 0,020 — 5 | |
основная относительная погрешность измерения тока 3I0, % | ±5 | |
термическая стойкость токовых цепей фаз (IА, IВ, IС), А, не менее: | ||
длительно (исполнение 1 А) | 3 | |
(исполнение 5 А) | 15 | |
кратковременно (2 с) (исполнение 1 А) | 40 | |
(исполнение 5 А) | 200 | |
термическая стойкость токовой цепи 3I0 с входных клемм, А, не менее: | ||
длительно | 2 | |
кратковременно (2 с) | 5 | |
потребляемая мощность входных цепей в номинальном режиме, В⋅А, не более: | ||
фазных токов | 0,5 | |
тока 3I0 (I = 1 А) | 0,5 | |
2 | Входные дискретные сигналы (220/110 В) | |
число входов | 21 | |
входной ток, мА, не более | 10 | |
напряжение надежного срабатывания, В (исполнение 220 В) | 160 — 264 | |
(исполнение 110 В) | 80 — 132 | |
напряжение надежного несрабатывания, В (исполнение 220 В) | 0 — 120 | |
(исполнение 110 В) | 0 — 60 | |
длительность сигнала, мс, не менее | 20 | |
3 | Выходные дискретные сигналы управления (220 В) | |
количество выходных сигналов (групп контактов) | 12 (21) | |
коммутируемое напряжение переменного или постоянного тока, В, не более | 300 | |
коммутируемый постоянный ток замыкания/размыкания при активно-индуктивной нагрузке с постоянной времени L/R = 50 мс, А, не более | ||
реле «Откл.», «Вкл.» и «УРОВ» | 6 / 0,5 | |
остальные реле | 6 / 0,25 | |
коммутируемый переменный ток замыкания/размыкания при активно-индуктивной нагрузке с постоянной времени L/R = 50 мс, А, не более | 6 / 6 |
