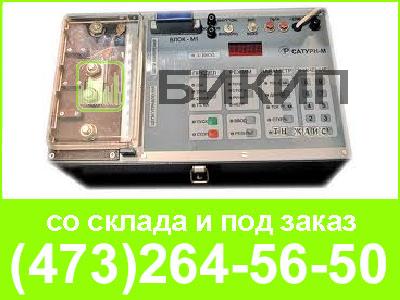

Сатурн-М1 испытательное устройство
Испытательное устройство Сатурн-М1 предназначено для проверки и настройки автоматических выключателей с тепловыми и электромагнитными расцепителями присоединений 220-380 В частоты 50 Гц, а также для проверки характеристик средств релейной защиты присоединений 6-35 кВ и оценки тока короткого замыкания (КЗ) цепи фаза-нуль присоединений 380 В и тока КЗ на шинах 380 В.
Устройство Сатурн-М1 представляет собой двухблочное устройство, состоящее из полностью аналогичного "Сатурну-М" базового блока и силового блока, соединяемых при работе кабелем. Базовый блок может использоваться автономно, аналогично устройству "Сатурн-М".
Устройство Сатурн-М1 обеспечивает возможность проверки характеристик подключенных непосредственно к электросети автоматических выключателей без нагрузочного трансформатора путем создания искусственного замыкания за местом установки проверяемого аппарата с плавным регулированием значения тока тиристорами с измерением его эффективного значения и времени отключения аппарата.
Устройство Сатурн-М1 обеспечивает возможность проверки характеристик автоматических выключателей совместно с нагрузочным трансформатором НТ-12, при этом оно используется для регулирования первичного тока, измерения эффективного значения вторичного тока и времени отключения проверяемого аппарата.
Устройство Сатурн-М1 обеспечивает возможность проверки средств РЗА присоединений 6-35 кВ вторичным током совместно с нагрузочным трансформатором, при этом оно используется для регулирования первичного тока трансформатора, измерения эффективного значения вторичного тока, установки заданной длительности протекания тока и измерения времени срабатывания защиты.
Устройство Сатурн-М1 обеспечивает возможность проверки характеристик релейной защиты электрических присоединений 6-35 кВ первичным током без нагрузочного трансформатора от сети 380/220 В при значениях тока до 12000 А.
Устройство Сатурн-М1 обеспечивает возможность оценки тока короткого замыкания (КЗ) цепи фаза-нуль или фаза-фаза присоединений 380 В для выбора характеристик релейной защиты, плавких вставок и автоматических выключателей.
Основные технические характеристики устройства Сатурн-М1:
|
Параметр
|
Значение
|
|
Диапазон регулирования и измерения тока в схеме без нагрузочного трансформатора, А
|
30 - 12000
|
|
Диапазон регулирования первичного тока в схеме с нагрузочным трансформатором, А
|
0,5 - 300
|
|
Диапазон измерения тока
· cо встроенным трансформатором тока, А
· с внешним трансформатором тока, кА
|
10 - 2500
0,1 - 99,99
|
|
Диапазон задания и измерения длительности протекания тока и времени отключения аппарата, с
|
0,01 - 99,99
|
|
Диапазон регулирования угла открытия тиристоров, %
|
1 - 100
|
|
Диапазон задания роста угла открытия тиристоров, %
|
1 - 10
|
|
Относительная погрешность измерения эффективного значения тока в рабочем диапазоне и времени измерения не менее 0,02 с, %
|
8
|
|
Абсолютная погрешность измерения времени отключения аппарата и установки заданной длительности тока, не более, с
|
0,01xТизм + 0,01
|
|
Напряжение питания, В/Гц
|
220/50
|
|
Потребляемая мощность по цепям питания, ВA
|
40
|
|
Габаритные размеры базового/силового блоков, мм, не более
|
400 х 235 х 230
|
|
Масса, кг, не более
· базового блока "Сатурн-М1"
· силового блока "Сатурн-М1"
|
12
12
|
