Предназначен для учета времени работы оборудования, агрегатов, машин.
Счетчик состоит из электромеханического и электронного блоков. Электромеханический блок включает в себя индикаторное устройство из шести цифровых барабанчиков, редуктор и шаговый двигатель. Электронный блок выполнен в виде печатной платы с навесными элементами.
При включении питания электронный блок формирует разнополярные электрические импульсы длительностью 31мс, амплитудой не менее 4В, периодом следования импульсов одноименной полярности 2 с. Указанные импульсы подаются на шаговый двигатель, ротор которого поворачивается в такт каждому импульсу. Это вращение через редуктор передается на первый барабанчик, который за час делает один оборот. Затем через три перевода на второй барабанчик, третий, четвертый и т.д. Цифра на втором барабанчике означает количество целых часов, на третьем - десятки часов, на четвертом - сотни часов и т.д.
| Характеристики | Значения | |
| СВН-2-01 | СВН-2-02 | |
| Напряжение питания DC, В | 12+3,6-3 | 27+3-5,4 |
| Потребляемая мощность, Вт | 0,2 | 0,5 |
| Счетчик сохраняет работоспособность после пятикратного воздействия импульсов напряжения по цепи питания с интервалами следования (15 ±1) с: | ||
| - спадающих по экспоненте с постоянной времени t=1мс, при внутреннем сопротивлении источника импульсов Rвнут = 2 Ом | (160 ± 2) В | |
| - спадающих по экспоненте до 14 В в течение 0,4 сек при Rвнут = 1 Ом | (90 ± 2) В | |
| - спадающих по экспоненте с постоянной времени t=1мс при Rвнут = 5 Ом | минус (150 ± 2) В | |
| Допустимое значение погрешности счетчика: | ||
| - в нормальных климатических условиях по ГОСТ 15150-69 | ± 0,2 % | |
| - при воздействии механических и климатических факторов | ± 0,5 % | |
| Счетчик устойчив к воздействию температуры при относительной влажности от 95 до 98 % при температуре (40 ± 2) °С без конденсации влаги внутри корпуса | от -60 до +55 °C | |
| Счетчик прочен к кратковременным от 2-х до 4-х часов: | ||
| - повышениям температуры | до +65 °С | |
| - циклическим изменениям температуры | от -50 до +65 °С | |
| Счетчик виброустойчив и вибропрочен: | ||
| - на частотах | от 5-ти до 100Гц | |
| - при ускорении | до 50 м/с2 | |
| Счетчик прочен к ударным нагрузкам: | ||
| - с ускорением | до 150 м/с2 | |
| - при количестве ударов | 10000 | |
| Степень защиты счетчика от пыли и воды | IP65 по ГОСТ 14254-80 | |
| Система питания счетчика | двухпроводная | |
| Емкость отсчетного устройства, Ч | 99999,9 | |
| Масса счетчика, кг, не более | 0,12 | |
| Габаритные размеры счетчика, мм, не более | 60×60×56 | |
| Средняя наработка до отказа счетчика при равномерной выработке ресурса за срок службы: | ||
| - в нормальных климатических условиях | 39000 ч | |
| - в условиях эксплуатации по ТУ 25-1865.081-87 | 32000 ч | |
| Средний ресурс счетчика | 10000 ч | |
| Средний срок службы | 10 лет | |
| Содержание драгоценных материалов: | ||
| - золото | 0,105 г | |
| - серебро | 0,083 г | |
| Содержание цветных металлов в счетчике: | ||
| - латунь Л63 | 1,363 г | |
| - латунь ЛС59-1 | 0,53 г | |
Счетчик монтируется на приборных щитах толщиной до 10 мм. Разметку под установку проводить в соответствии с размерами, указанными в паспорте. Для установки необходимо:
- вставить счетчик в отверстие на щите и закрепить с помощью скобы и двух гаек;
- присоединить провода питания к штекерам, входящим в комплект поставки;
- надеть штекера на контакты основания счетчика в соответствии с указанной полярностью.
При правильном подключении на счетчик должно подаваться напряжение питания одновременно с напряжением питания на объект. Счетчик - изделие невосстанавливаемое и неремонтируемое. Регулировка, наладка и другое обслуживание во время эксплуатации не требуются.
Возможные неисправности и способы их устранения:
- при отсутствии смены показаний счетчика проверить наличие контакта и напряжения питания в сети;
- при правильном подключении питания, но при отсутствии признаков работы счетчика, счетчик подлежит замене;
- ремонт вышедших из строя счетчиков осуществляет предприятие-изготовитель или специальная мастерская.
Хранение и транспортирование:
- условия хранения счетчика в упаковке соответствуют условиям 2 по ГОСТ 15150-69. Срок хранения - 1 год. Не допускается хранение счетчиков в одном помещении с веществами вызывающими коррозию металла;
- счетчики транспортируются всеми видами транспорта, на самолетах - в отапливаемых герметизированных отсеках;
- ящики со счетчиками не должны подвергаться резким ударам и воздействию атмосферных осадков. Способ укладки ящиков на транспортирующие средства должен исключать их перемещение.
Комплектность:
- Счетчик СВН-2-* - 1 шт. (* - в соответствии с заказом);
- винт В.М4-6g×25-22.58.046 или
- винт В2.М4-6g×25-22.58.046 ГОСТ 17474 – 4 шт.;
- гайка М4.6H.6.046 ГОСТ 5927-70 – 4 шт.;
- шайба 4.65 Г.019 ГОСТ 6402-70 – 4 шт.;
- штекер наружный тип 4 №45 7373 8006;
- ОСТ 37.003.032-88 – 2 шт.;
- Паспорт – 1 экз.;
- коробка – 1 шт.

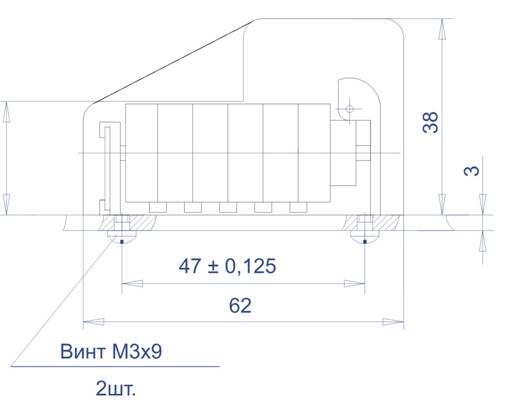

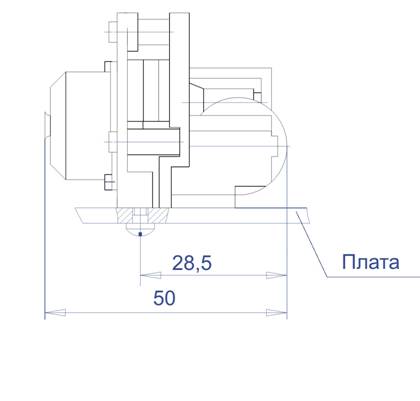

Габаритные и присоединительные размеры
