Предназначен для определения моментов прохождения уровня жидких сред относительно датчиков уровня, расположенных в баке в пределах контролируемого объема жидкости при стендовых испытаниях изделий.
Сигнализатор СУМ207 работоспособен как на диэлектрических (винил, оксид, нафтил, амил), так и на проводящих жидкостях (гептил, вода).
ОСОБЕННОСТИ:
| Число каналов | 1 - 32 |
| Предел случайной составляющей основной погрешности, мм в условиях эксплуатации, мм дополнительная погрешность при скорости изменения уровня 0,1м/с не превышает, мм |
±1,0 ±1,5 ±1,0 |
| Интерфейс выходного сигнала на ПЭВМ | RS232 |
| Длина кабельных линий от ПВМ до УДЕ, не более, м с емкостью линии, не более, пФ (при размещении ПВМ во взрывобезопасной зоне) от ПВМ до БСП, не более, м от БСП до ПЭВМ, м |
35 3500 200 1,5 |
| Напряжение питания, В | ~ 220 (50 Гц) |
| Ток потребления, не более, мА | 100 |
| Ресурс работы, не менее, ч | 10000 |
| Срок службы, не менее, г | 10 |
| Вероятность безотказной работы | 0,99 |
ИСПОЛНЕНИЕ:

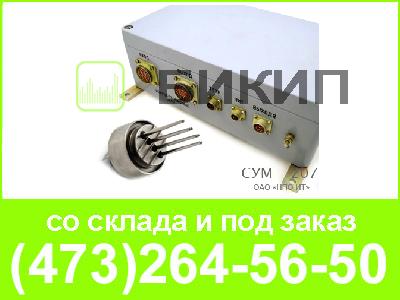

ПВМ – преобразователь вторичный многоканальный БЫ2.834.132 и БСП – блок сопряжения с ПЭВМ – БЫ3.627.000 в комплекте с датчиками УДЕ304, количество которых определяется заказчиком, в комплект также входит программное обеспечение, которое позволяет на мониторе ПЭВМ отображать:
1) местоположение подключенных датчиков по высоте резервуара с отображением их заполнения измеряемым продуктом;
2) номера рабочих датчиков;
3) уровни сигналов (в относительных единицах).
